Schéma installation chauffe-eau thermodynamique : les 4 circuits à identifier
Repérez sur un même schéma l’eau, l’air, l’électricité, le circuit frigorifique et les deux évacuations avant de choisir l’emplacement.
- Le circuit hydraulique comprend l’arrivée d’eau froide, le groupe de sécurité, le ballon et la sortie d’eau chaude.
- L’évacuation des condensats et celle du groupe de sécurité remplissent deux fonctions différentes et doivent rester clairement identifiables.
- L’aspiration et le rejet d’air dépendent du montage choisi : air ambiant, gainé, semi-gainé, air extrait ou système split.
- L’appareil nécessite une alimentation électrique dédiée conforme aux prescriptions du fabricant.
- Le volume du local, les températures admissibles, les dégagements et les diamètres de gaines doivent être vérifiés dans la notice du modèle.

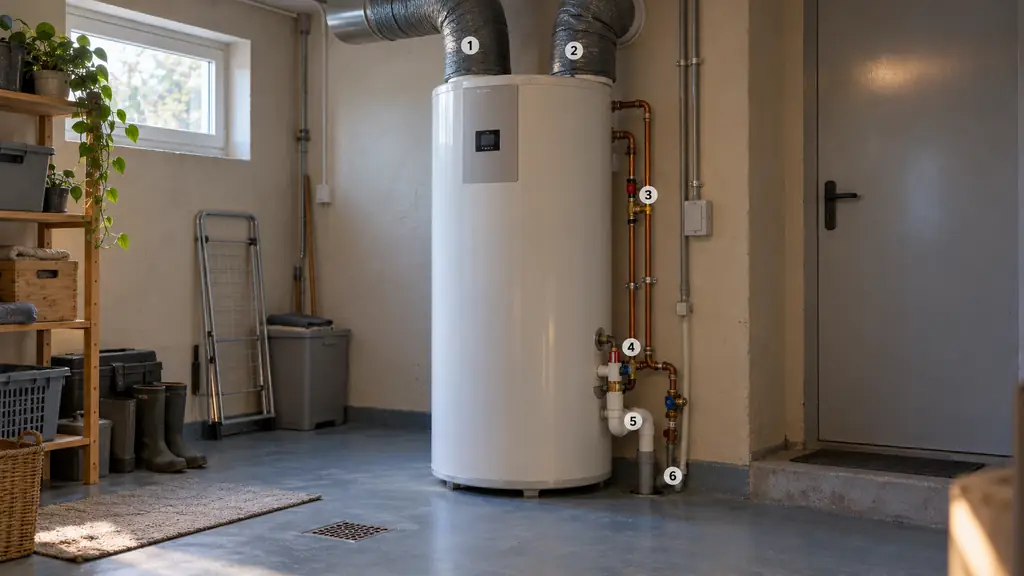

Schéma général d’installation d’un chauffe-eau thermodynamique
Le schema installation chauffe eau thermodynamique s’organise autour de quatre circuits distincts : hydraulique, électrique, aéraulique et frigorifique. Leur lecture séparée permet de vérifier chaque raccordement sans confondre circulation d’eau, alimentation, flux d’air et transfert de chaleur.
Légende du schéma principal :
- ballon de stockage d’eau chaude sanitaire ;
- pompe à chaleur intégrée au CET monobloc, ou unité extérieure sur un modèle split ;
- arrivée d’eau froide ;
- groupe de sécurité ;
- siphon ;
- évacuation PVC du groupe de sécurité ;
- sortie d’eau chaude ;
- évacuation séparée des condensats ;
- ligne électrique dédiée avec disjoncteur, alimentation permanente et mise à la terre ;
- prise d’air ambiant, extérieur ou extrait par la VMC ;
- rejet d’air, direct ou raccordé à une gaine.
Le raccordement hydraulique chauffe-eau thermodynamique relie les points 3 à 7. Le circuit électrique alimente la pompe à chaleur, le compresseur et l’appoint électrique. Le circuit aéraulique correspond aux points 10 et 11, avec une installation gainée ou semi-gainée limitant coudes et pertes de charge.
Dans le circuit frigorifique, le fluide frigorigène capte les calories de l’air puis transfère cette énergie à l’eau par le condenseur ou l’échangeur thermique. Pour une installation ballon thermodynamique fiable, les condensats et l’eau du groupe de sécurité doivent conserver des évacuations identifiables, en pente et accessibles avant la mise en eau et la purge.
Quel schéma choisir selon le type de chauffe-eau thermodynamique ?
Le bon schéma dépend d’abord de la source d’air disponible et de l’effet acceptable dans le local. Un CET monobloc sur air ambiant convient à un volume adapté, tandis qu’une configuration gainée, sur VMC ou split limite davantage le refroidissement intérieur.
| Configuration | Mini-schéma des flux | Implantation | Effet sur le local |
|---|---|---|---|
| Air ambiant | Local → CET → local | Pompe à chaleur et ballon réunis | Refroidissement sensible |
| Air extérieur gainé | Extérieur → CET → extérieur | Monobloc intérieur, deux gaines | Refroidissement limité |
| Semi-gainée | Local → CET → extérieur | Aspiration libre, rejet gainé | Refroidissement du local |
| Air extrait/VMC | VMC → CET → extérieur | Ballon raccordé au réseau d’extraction | Valorise l’air extrait |
| Split | Unité extérieure ⇄ ballon intérieur | Pompe à chaleur dehors | Faible effet thermique intérieur |

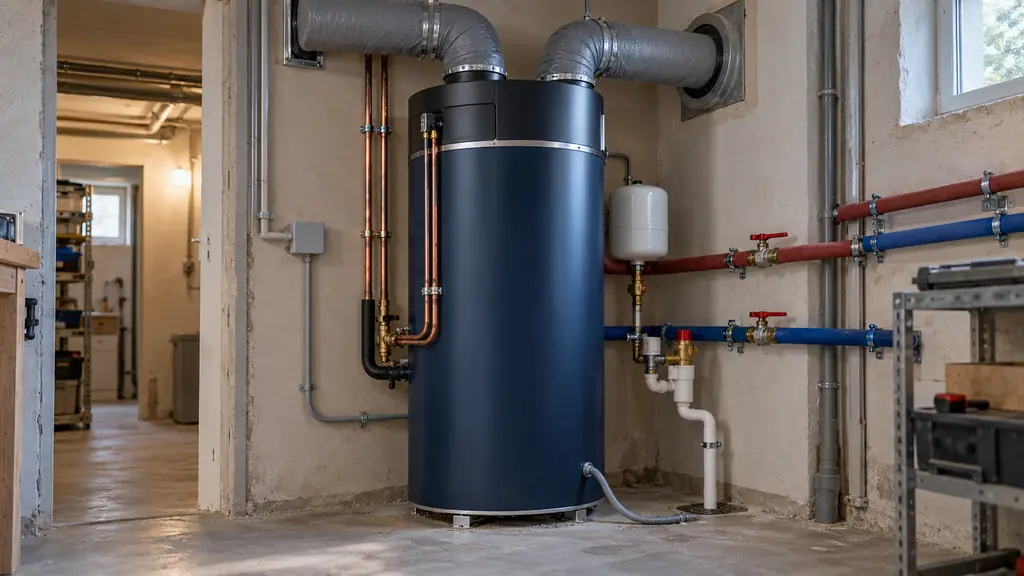

Sur air ambiant, le cumulus thermodynamique récupère les calories de la pièce avant d’y rejeter un air plus froid. En version gainée, aspiration et rejet passent par une gaine air extérieur, en PEHD ou en gaine galvanisée isolée. Les longueurs et les coudes doivent rester maîtrisés pour éviter les pertes de charge, la condensation et une baisse du COP.

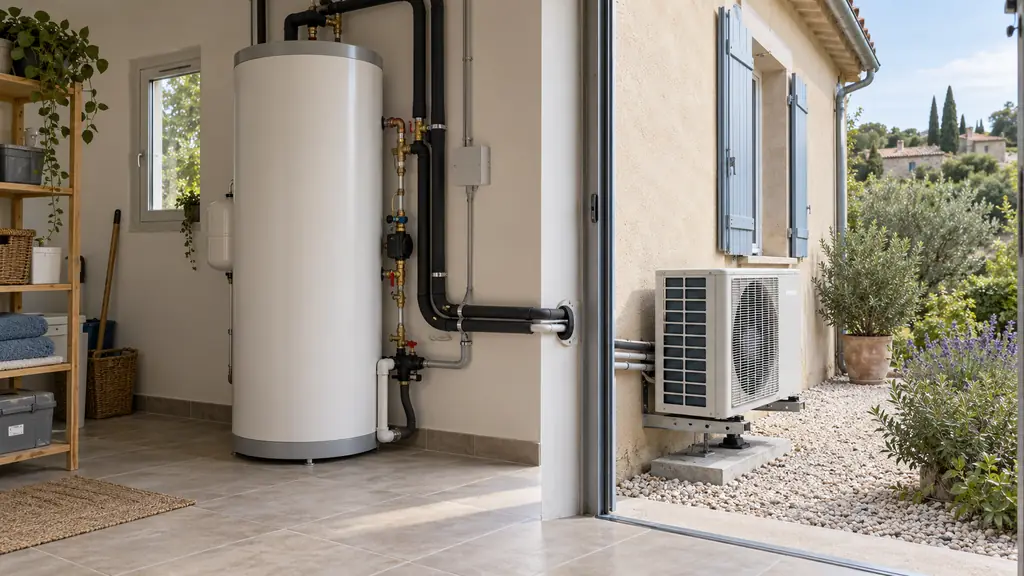

La solution semi-gainée reste un compromis, mais elle prélève toujours de la chaleur dans le local. Le modèle sur air extrait exige une VMC compatible et un réseau correctement dimensionné. Avec un split, le fluide frigorigène relie l’unité extérieure au ballon de stockage intérieur, où le condenseur transfère la chaleur à l’eau chaude sanitaire.
Choisir et préparer l’emplacement
L’emplacement doit offrir un volume et une température compatibles avec le modèle, un sol stable, un accès de maintenance et des évacuations proches. Avant la pose, vérifiez aussi le passage des gaines, la ventilation du local et la distance jusqu’au mur extérieur.
Pour un chauffe-eau thermodynamique sur air ambiant, Qualit’EnR indique un volume minimal de 20 m³, soit environ 9 m² avec 2,2 m sous plafond. Source : Qualit’EnR, date de publication non indiquée.
Un garage, un sous-sol, une buanderie ou un cellier peuvent accueillir le ballon thermodynamique si le local reste ventilé et dans la plage de température admise par le fabricant. Le cumulus thermodynamique doit reposer de niveau sur un support plan et résistant. Une mousse anti-vibration peut limiter la transmission du bruit du compresseur.
La proximité d’un mur extérieur simplifie le passage des gaines et réduit les pertes de charge. Il faut également réserver un accès suffisant au filtre, à la pompe à chaleur, au groupe de sécurité et aux raccordements. L’évacuation des condensats doit rester distincte, en pente et accessible, tout comme le siphon relié à l’évacuation PVC.
En appartement, le volume disponible, le niveau sonore et les possibilités de percement rendent souvent préférables une installation gainée autorisée, un CET sur air extrait compatible avec la VMC, ou un split avec unité extérieure. Avant de figer l’implantation, consultez nos conseils d’isolation technique pour anticiper condensation, protection des réseaux et accessibilité future.
Schéma du raccordement hydraulique
Le raccordement suit un ordre simple : coupure générale, arrivée d’eau froide, groupe de sécurité, ballon de stockage, puis sortie d’eau chaude vers le réseau d’ECS. Le siphon et l’évacuation PVC se placent sous le groupe de sécurité, avec une pente régulière.
Après avoir coupé l’eau, l’arrivée froide est raccordée à l’entrée repérée sur le chauffe-eau thermodynamique. Le groupe de sécurité chauffe-eau, obligatoire, protège le cumulus thermodynamique contre la surpression provoquée par la dilatation de l’eau pendant la chauffe. Son écoulement doit rester visible et accessible afin de faciliter les contrôles de maintenance.
Le groupe de sécurité se déverse dans un siphon, puis dans une évacuation en pente pour empêcher la stagnation et limiter les remontées d’odeurs. Cette canalisation ne doit pas être confondue avec l’évacuation des condensats produits par la pompe à chaleur : les deux circuits ont une fonction différente et doivent rester clairement identifiables.
Une température d’eau de 50 à 55 °C est souvent recommandée comme compromis entre performance et confort. Source : Climaffaires, date de publication non indiquée.
Une fois la sortie d’eau chaude raccordée au réseau, la mise en eau peut commencer. Il faut ouvrir un point de puisage d’eau chaude pour purger l’air, attendre un écoulement régulier, puis contrôler chaque joint et raccord. La mise sous tension intervient seulement après le remplissage complet du ballon thermodynamique et la vérification de l’absence de fuite.
FAQ
Quels circuits faut-il repérer sur le schéma d’un chauffe-eau thermodynamique ?
Le schéma doit distinguer les ensembles hydraulique, électrique, aéraulique et frigorifique. Sur un appareil monobloc, le circuit frigorifique reste intégré, tandis qu’un modèle split comporte une liaison entre le ballon intérieur et l’unité extérieure.
Où placer le groupe de sécurité et le siphon ?
Le groupe de sécurité se monte sur l’entrée d’eau froide du ballon, dans le sens indiqué par le fabricant. Sa sortie est reliée à un siphon puis à une évacuation adaptée, accessible pour le contrôle et l’entretien.
Quelle différence existe-t-il entre l’évacuation des condensats et celle du groupe de sécurité ?
Les condensats proviennent du fonctionnement de la pompe à chaleur, tandis que le groupe de sécurité évacue l’eau liée à la dilatation pendant la chauffe. Les deux conduites doivent être repérées, posées avec une pente suffisante et raccordées selon la notice de l’appareil.
Peut-on installer un chauffe-eau thermodynamique dans un garage ou une buanderie ?
Oui, si le local respecte les limites de volume, de température, de ventilation et de dégagement prévues par le fabricant. Aucune valeur universelle ne convient à tous les modèles, il faut donc contrôler la notice avant de valider l’emplacement.
Faut-il faire appel à un installateur RGE ?
L’intervention d’un professionnel permet de vérifier les raccordements, les débits d’air, la sécurité électrique et la mise en service. La qualification exigée pour obtenir une aide, ainsi que le budget final, dépendent du dispositif, du matériel et de la configuration du logement.
