Gaine technique placo : 7 règles pour une pose durable

Une gaine technique en plaques de plâtre n’est durable que si elle est dimensionnée autour des réseaux réels, construite avec un système adapté et accessible pour la maintenance. Sept règles permettent d’éviter les isolants écrasés, les bruits de contact, les plaques dégradées et les trappes inutilisables.

Pas le temps de lire ?

• Une gaine en placo doit être dimensionnée à partir de l’encombrement réel des conduites, raccords, isolants et organes de maintenance.
• Une plaque standard ne convient pas automatiquement : la composition dépend du risque incendie, de l’humidité, du bruit et des chocs.
• Les vannes, raccords démontables et points de contrôle doivent rester accessibles après la fermeture de l’habillage.
• Avant les travaux, relever chaque réseau et faire valider les exigences de résistance au feu, encore inconnues sans étude du bâtiment.

Que faut-il relever avant de dessiner la gaine ?

Une gaine technique placo se dimensionne après l’inventaire des conduites, de leur température, de leur diamètre calorifugé et des organes qui devront rester accessibles. Il n’existe donc pas de profondeur ou de largeur universelle.

Règle 1 : mesurer l’encombrement réel

Le relevé doit porter sur l’installation terminée, isolation comprise. Un tube calorifugé occupe davantage de place qu’une conduite nue, notamment au droit des coudes, brides et vannes. Avant de dessiner le coffrage gaine technique, il faut relever :

• le diamètre extérieur après calorifugeage ;
• les changements de direction et croisements de réseaux ;
• le débattement nécessaire pour manœuvrer une vanne ;
• l’espace requis pour déposer un compteur ou démonter un raccord ;
• les points de purge, de contrôle et de raccordement ;
• l’emplacement de chaque trappe de visite gaine technique.

Cette méthode évite de concevoir un habillage qui comprime l’isolant ou condamne une opération courante. Pour approfondir cette préparation, consultez notre guide pour dimensionner une gaine technique et limiter le bruit.

Règle 2 : définir les contraintes du local

La composition dépend de l’humidité, du risque de choc, des températures rencontrées et des exigences de protection contre l’incendie. L’isolation acoustique de la gaine technique doit aussi être prévue dès la conception, car les bruits proviennent souvent des traversées mal désolidarisées et des conduites trop proches de l’habillage.

Quels plaques, montants et isolants faut-il choisir ?

Règle 3 : choisir les plaques selon le système complet

Une plaque standard peut convenir dans un local sec sans contrainte particulière. En ambiance humide, une plaque hydrofuge devient plus pertinente. Une plaque renforcée répond mieux aux chocs ou aux besoins de fixation, tandis qu’une plaque de plâtre coupe-feu ne doit être retenue que si le système validé l’exige.

Point de vigilance, octobre 2026 : une performance EI ne s’attribue pas à une plaque seule, mais à une configuration complète comprenant notamment les plaques, l’ossature, les fixations, les joints et les traversées.

Les documentations du CSTB, de Placo et de Knauf consultées en octobre 2026 décrivent des systèmes complets. Le choix ne doit donc pas reposer uniquement sur la couleur, l’épaisseur apparente ou l’appellation commerciale d’une plaque.

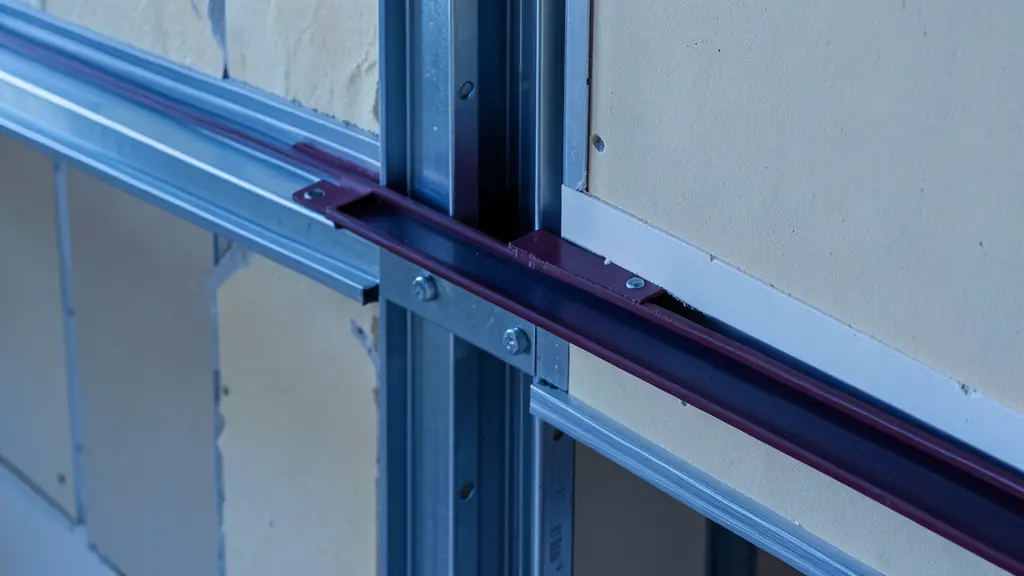

Règle 4 : dimensionner l’ossature selon les efforts

L’ossature doit être adaptée à la hauteur de la gaine, au nombre de parements, aux charges rapportées et au risque de choc. Les conduites ne doivent jamais servir de support aux montants. Inversement, l’ossature ne doit pas transmettre ses efforts aux tuyauteries ni percer leur calorifuge.

Comment monter l’habillage sans fragiliser les réseaux ?

Les règles 5 et 6 concernent l’ordre de montage et la séparation physique entre l’habillage, l’isolation et les conduites.

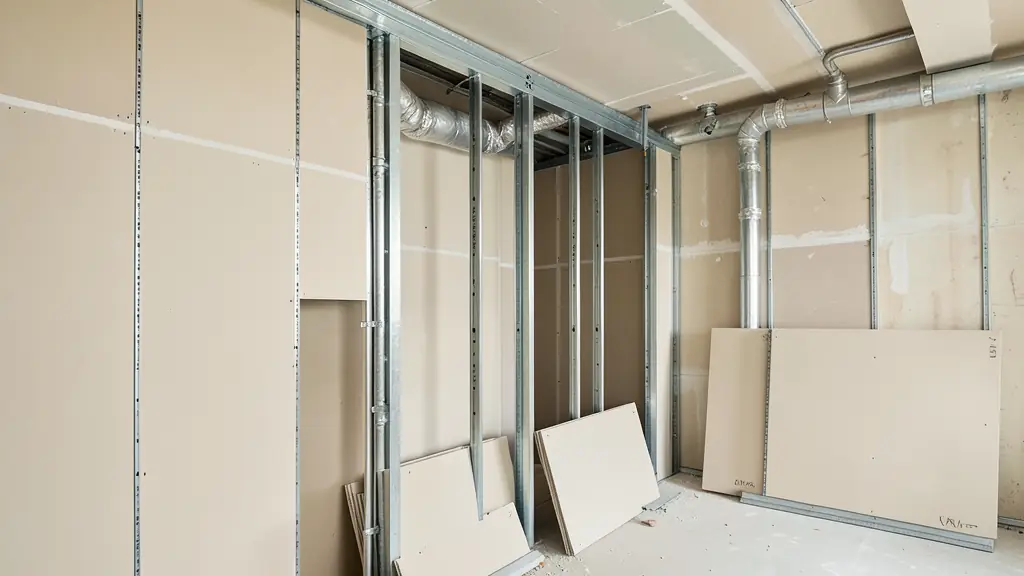

Règle 5 : poser une ossature indépendante

Le montage suit un pas-à-pas précis :

• tracer au sol, aux parois et au plafond l’emprise de la gaine ;
• poser l’ossature métallique gaine technique sans lui faire reprendre le poids des conduites ;
• conserver les jeux prévus autour des tuyaux calorifugés ;
• traiter les traversées sans créer de contact rigide susceptible de transmettre les vibrations ;
• vérifier l’accès aux vannes et aux raccords avant de fermer.

Les chevilles et vis doivent être implantées après repérage des réseaux cachés. Une fixation engagée dans une conduite peut provoquer une fuite immédiate ou une dégradation difficile à détecter.

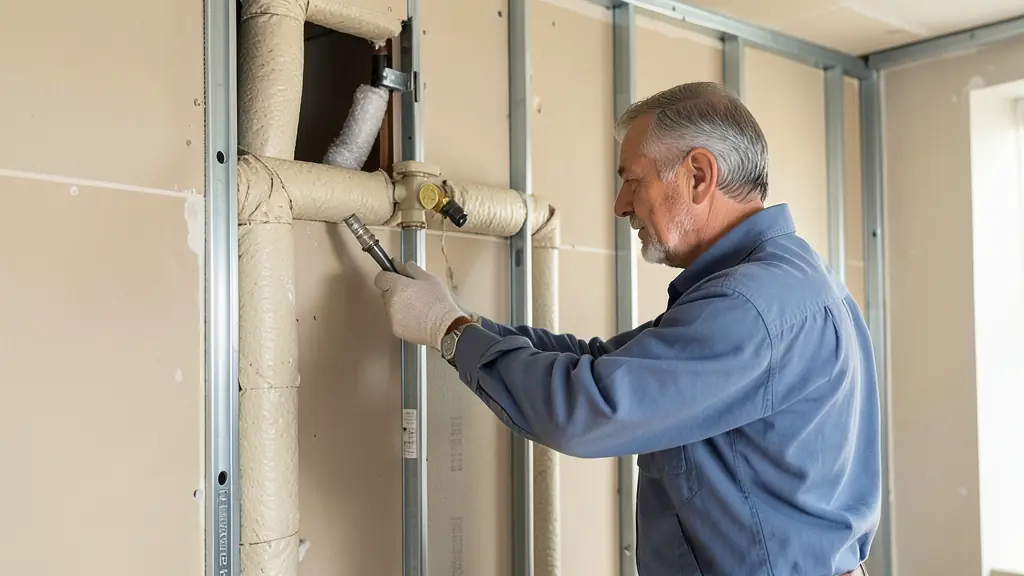

Règle 6 : calorifuger avant la fermeture

Le calorifugeage est posé et contrôlé tant que les conduites restent visibles. Les raccords de l’isolant doivent être continus, sans écrasement contre les montants. Les plaques sont ensuite fixées, puis les joints et les finitions sont réalisés.

Un coffrage gaine technique propre préserve l’épaisseur de l’isolant, évite les ponts thermiques aux coudes et laisse les organes démontables. Pour préparer ce type d’intervention, vous pouvez découvrir nos conseils isolation appliqués aux réseaux techniques.

Comment conserver un accès simple pour la maintenance ?

Règle 7 : placer les accès face aux organes utiles

Chaque trappe doit se trouver directement face aux vannes, compteurs, raccords démontables, purges et points de contrôle. Une ouverture simplement visible ne suffit pas : elle doit permettre de passer une main, d’utiliser un outil et de retirer la pièce concernée sans casser l’habillage.

La trappe et sa fermeture doivent rester compatibles avec les exigences du système, notamment lorsqu’une résistance au feu ou une isolation acoustique gaine technique est attendue. Une trappe mal ajustée peut devenir un point faible acoustique, thermique ou esthétique. Le guide consacré à la manière de choisir une façade de gaine compatible avec la maintenance aide à anticiper ces contraintes.

Avant la réception, il convient de contrôler :

• le repérage clair des réseaux et des organes ;
• l’ouverture complète et sans obstacle des trappes ;
• la continuité du calorifuge, y compris autour des raccords ;
• l’absence d’isolant écrasé ou de contact rigide ;
• la qualité des joints et des finitions ;
• l’absence de fuite après remise en service ;
• la démontabilité des vannes, compteurs et raccords ;
• la possibilité de refermer proprement chaque accès.

Cette vérification est particulièrement utile sur les installations anciennes de Franche-Comté, où plusieurs générations de réseaux peuvent cohabiter dans un volume réduit. Un relevé précis et des accès bien placés permettent alors d’améliorer l’habillage sans compliquer les futures opérations de maintenance.
