Gaine technique : comment choisir les bonnes dimensions et limiter le bruit ?

Pas le temps de lire ?

• Une gaine technique dissimule, protège et organise les canalisations ou autres réseaux qui traversent un bâtiment.
• La gaine destinée aux fluides ne doit pas être confondue avec la GTL électrique, installée dans le volume réservé appelé ETEL.
• Les dimensions doivent tenir compte des équipements, des distances de sécurité, des raccordements et de l’accès pour la maintenance.
• Une bonne performance acoustique dépend de la paroi, des fixations, du type de chute et du traitement des traversées de planchers.
• Les exigences incendie, électriques et acoustiques doivent être vérifiées avant de fermer définitivement l’encoffrement.

Qu’est-ce qu’une gaine technique et à quoi sert-elle ?

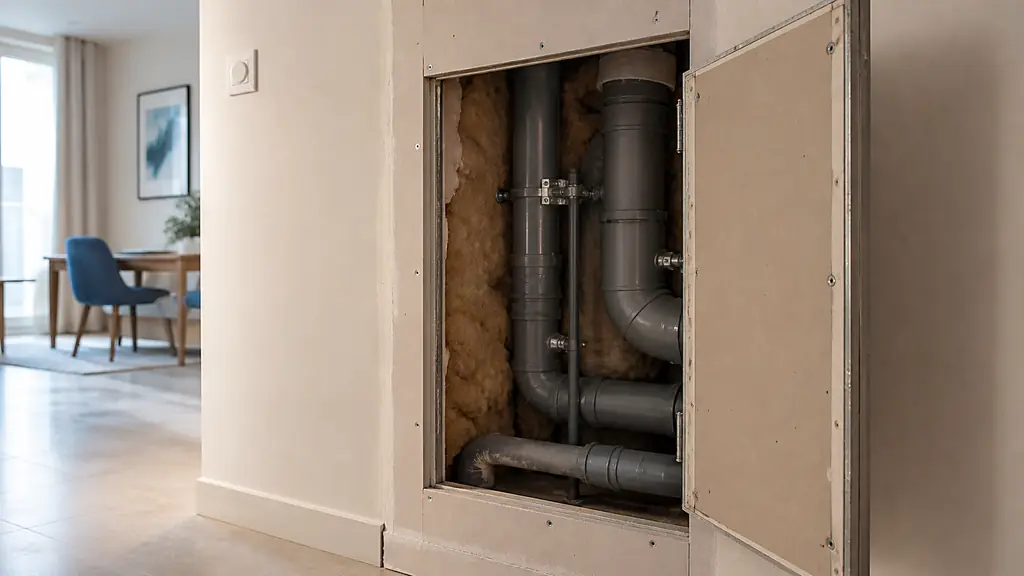

Une gaine technique est un encoffrement qui regroupe, protège et masque les canalisations d’un bâtiment. Lorsqu’elle traverse plusieurs niveaux, la gaine technique verticale organise les réseaux tout en limitant les bruits d’écoulement, la propagation du feu et l’interphonie entre étages.

Elle peut accueillir les évacuations des eaux usées, des eaux-vannes et des eaux de pluie, ainsi que les conduites d’eau chaude et d’eau froide. Le soffite remplit une fonction comparable sur un parcours horizontal, généralement sous un plafond. Dans les deux cas, l’habillage facilite l’intégration visuelle des réseaux et protège les équipements contre les chocs.

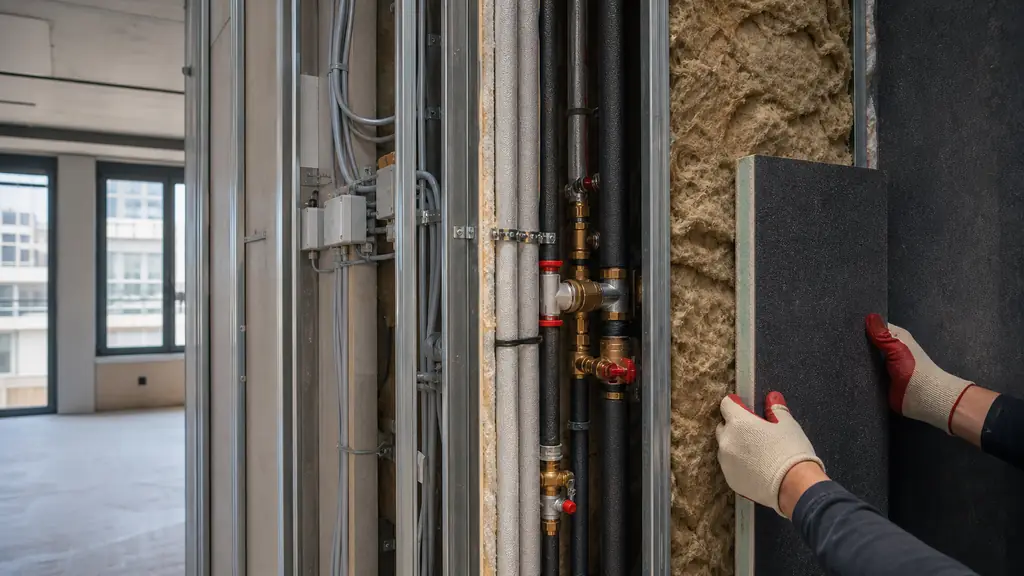

Sa composition joue un rôle déterminant. Un parement en plaque de plâtre, associé à une laine minérale ou à une laine de roche, contribue à l’isolation acoustique et à la résistance au feu. Il atténue notamment les nuisances produites par une chute d’eau, un raccord ou un changement de direction. Pour agir aussi sur les pertes thermiques, il reste utile de comprendre le rôle du calorifugeage des tuyaux.

La gaine technique logement ne doit pas être confondue avec la GTL, liée à l’installation électrique et intégrée à l’ETEL, l’Espace Technique électrique du Logement. Quelle que soit sa fonction, une trappe de visite bien positionnée doit préserver l’accès aux organes techniques sans affaiblir les performances acoustiques et feu de l’encoffrement.

Gaine technique, GTL et ETEL : quelles différences ?

La gaine technique protège et dissimule les canalisations et les réseaux de fluides. L’ETEL désigne le volume réservé à l’installation électrique, tandis que la GTL correspond aux équipements électriques effectivement regroupés dans cet espace.

Dans une gaine technique verticale, on trouve par exemple les conduites d’eaux usées, d’eaux-vannes, d’eau chaude ou d’eau froide. Son encoffrement doit tenir compte de l’isolation acoustique, de la résistance au feu, des bruits d’écoulement et des accès nécessaires à la maintenance. Sur un parcours horizontal, cette fonction peut être assurée par un soffite.

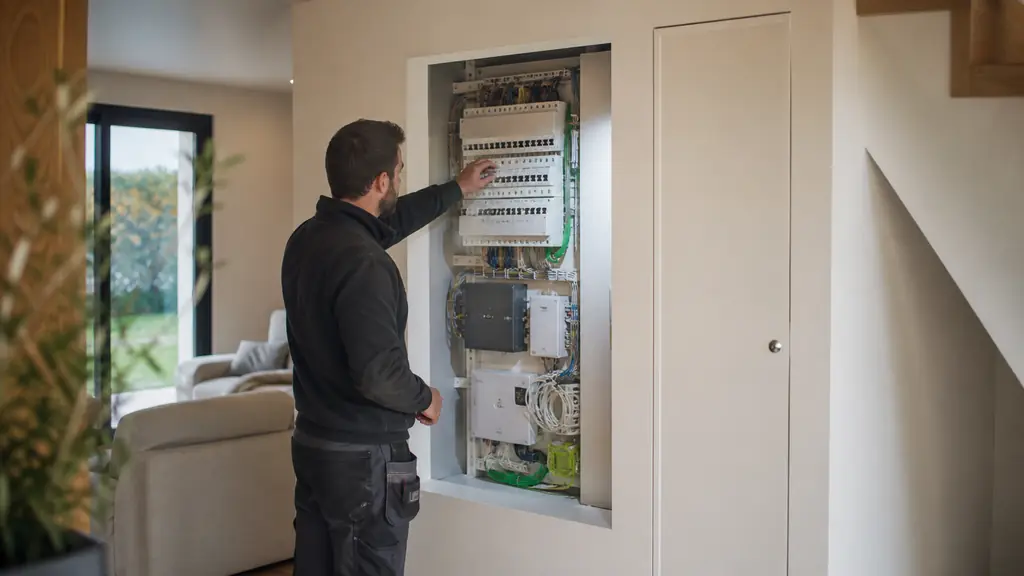

L’ETEL, ou Espace Technique électrique du Logement, est destiné aux équipements de puissance, de communication et de gestion technique. La GTL, ou gaine technique logement, matérialise leur implantation dans ce volume. Elle rassemble notamment les équipements électriques de manière organisée et accessible, conformément aux principes de la NF C15-100.

Cette distinction évite une erreur fréquente lors de la préparation des travaux : appliquer les dimensions ou les contraintes d’une gaine de canalisations à une installation électrique, ou inversement. Avant de réserver l’emplacement, il faut donc identifier les réseaux concernés, leurs besoins d’accès et leur évolution possible. Il reste également essentiel de vérifier qu’une GTL demeure sûre et accessible.

Quelles dimensions prévoir pour une GTL et un ETEL ?

Une GTL doit offrir au minimum 60 cm de largeur intérieure et 20 cm de profondeur. L’ETEL qui la reçoit doit mesurer au moins 60 cm de large sur 25 cm de profondeur, afin de réserver un volume suffisant aux équipements et à leurs raccordements.

Depuis le 27 novembre 2015, les dispositions relatives à l’ETEL s’appliquent à tous les logements neufs selon la date de dépôt du permis de construire. Source : NF C15-100, 2015.

Ces dimensions doivent rester réellement disponibles après la pose des parements et des finitions. Sur le chantier, il faut aussi anticiper l’encombrement du tableau, les rayons de courbure des câbles et l’accès aux appareils. Le nombre de circuits et les extensions futures aideront ensuite à choisir une GTL de 13 ou 18 modules.

La GTL est normalement organisée dans le volume de l’Espace Technique électrique du Logement. Sa matérialisation sur toute la hauteur n’est toutefois pas obligatoire lorsque les arrivées et les départs s’effectuent uniquement par le haut ou uniquement par le bas. Cette souplesse ne doit pas réduire l’accessibilité ni transformer l’ETEL en espace de rangement.

Quelles exigences acoustiques respecter ?

Une gaine technique doit limiter les bruits d’écoulement pour respecter un LnAT maximal de 35 dB(A) dans une cuisine fermée et de 30 dB(A) dans une pièce principale. Son niveau de performance dépend de l’encoffrement, mais aussi du type de chute et des changements de direction des canalisations.

Le LnAT ne doit pas dépasser 30 dB(A) dans une pièce principale. Source : réglementation acoustique du 30 juin 1999.

Le LnAT correspond au bruit d’équipement perçu dans le local. Le DnTa mesure l’isolement acoustique entre deux espaces, notamment contre l’interphonie, tandis que le Rw+C caractérise la performance de la paroi. Le référentiel Qualitel / NF Habitat indique un Rw+C minimal de 29 dB entre habitations, 37 dB depuis un garage et 40 dB depuis un local d’activité.

Pour une gaine technique verticale, le ΔLan exprime l’atténuation apportée par l’habillage : plus sa valeur est élevée, plus la gaine est performante. Il faut viser au moins 24 dB dans une cuisine fermée et 29 dB dans une pièce principale. Les Exemples de Solutions Acoustiques classent les montages en ESA 2, de 19 à 23 dB, ESA 3, de 24 à 28 dB, ESA 4, de 29 à 33 dB, et ESA 5, à partir de 34 dB.

Le choix doit tenir compte d’une chute d’eaux usées ou d’eaux-vannes, de son matériau et de la présence d’un dévoiement, souvent plus bruyant qu’une descente droite. Plaque de plâtre, laine minérale et désolidarisation soignée complètent la solution. Pour mieux cadrer ces points, consultez nos conseils pratiques sur l’isolation technique.

FAQ

Quelle est la différence entre une gaine technique et une GTL ?

Une gaine technique peut regrouper des canalisations d’eau, des évacuations, des conduits ou d’autres réseaux du bâtiment. La GTL concerne les équipements électriques et de communication installés dans l’espace réservé appelé ETEL.

Quelles dimensions minimales prévoir pour un ETEL ?

L’ETEL prévoit généralement une largeur minimale de 600 mm et une profondeur minimale de 250 mm, du sol au plafond. Son implantation doit aussi préserver l’accès aux équipements et rester libre de tout réseau incompatible.

Une GTL doit-elle toujours occuper toute la hauteur du logement ?

La matérialisation sur toute la hauteur n’est pas systématiquement nécessaire lorsque les arrivées et départs sont regroupés et que les équipements restent accessibles. La configuration doit toutefois respecter le volume de l’ETEL et les prescriptions applicables à l’installation électrique.

Comment réduire le bruit d’une descente d’eau dans une gaine technique ?

Il faut associer une canalisation adaptée, des fixations désolidarisées, une paroi suffisamment performante et un traitement soigné des traversées. Un dévoiement ou un contact rigide avec la structure peut fortement augmenter les bruits transmis.

Peut-on isoler une gaine technique après sa construction ?

Oui, si une trappe ou une façade démontable permet d’accéder aux réseaux sans dégrader leur fonctionnement. Avant l’intervention, il faut vérifier l’espace disponible, l’état des canalisations et les exigences de protection incendie.
