Quelle tuyauterie pour climatisation choisir : guide technique et comparatif ?

Le choix d’une tuyauterie pour climatisation dépend exclusivement du type d’appareil installé : une gaine flexible pour évacuer l’air chaud d’un bloc mobile, ou des liaisons frigorifiques en cuivre pour relier les unités d’un système split. Confondre ces deux réseaux conduit inévitablement à une erreur d’achat et à une installation impossible.

Pas le temps de lire ?

• Liaisons frigorifiques (cuivre) pour clim fixes, gaines flexibles pour clim mobiles.
• L’isolation est cruciale pour éviter la condensation et les pertes de froid.
• Le cuivre reste le standard pour le transport du fluide frigorigène.
• L’évacuation d’air chaud ne doit jamais être raccordée à une cheminée ou VMC.

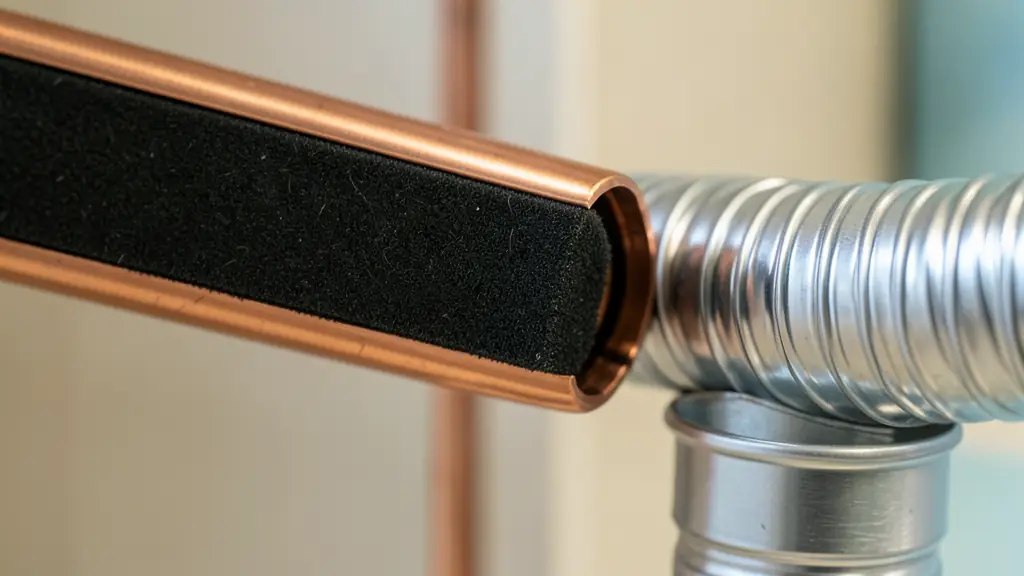

Liaisons frigorifiques ou gaines d’évacuation : ne pas confondre les réseaux

L’erreur la plus fréquente lors de l’achat d’accessoires de climatisation consiste à assimiler tout conduit à un tuyau d’évacuation. En réalité, on distingue deux systèmes totalement opposés. D’un côté, nous avons le transport d’air : une gaine flexible, souvent en aluminium PVC, qui rejette l’air chaud produit par un appareil mobile vers l’extérieur. De l’autre, nous avons le transport d’un gaz : la liaison frigorifique.

Ce second réseau est constitué de tubes en cuivre où circule le fluide frigorigène entre l’unité intérieure et l’unité extérieure. Contrairement à la gaine d’air, ce conduit doit être parfaitement étanche et isolé thermiquement pour maintenir la température du gaz et éviter les pertes d’énergie. On ne remplace pas une liaison frigorifique par une gaine flexible, car les pressions et les fonctions sont radicalement différentes.

Quel type de tuyauterie selon votre installation ?

Le choix du conduit est dicté par l’architecture technique de votre système de refroidissement.

• Climatiseur mobile : Ces appareils nécessitent impérativement une gaine d’évacuation pour rejeter les calories hors de la pièce. Sans ce conduit, l’appareil refroidit l’air ambiant tout en rejetant de la chaleur à l’arrière, annulant ainsi son efficacité. Le conduit est généralement flexible pour s’adapter aux fenêtres ou aux portes.
• Clim murale split (monosplit ou multisplit) : Ici, on utilise des liaisons frigorifiques. Le système est composé d’un groupe extérieur et d’un ou plusieurs diffuseurs intérieurs. Le fluide circule dans des tubes en cuivre dimensionnés selon la puissance de l’installation (allant typiquement de 1,5 kW à 14 kW).
• Systèmes hydro-cooling : Plus rares, ils utilisent des réseaux d’eau glacée, nécessitant des tuyauteries spécifiques résistantes à la corrosion et fortement isolées.

Il est important de noter que le concept de climatiseur sans évacuation n’existe pas techniquement : soit l’air chaud est évacué par une gaine, soit il est rejeté via un groupe extérieur relié par des tubes de cuivre.

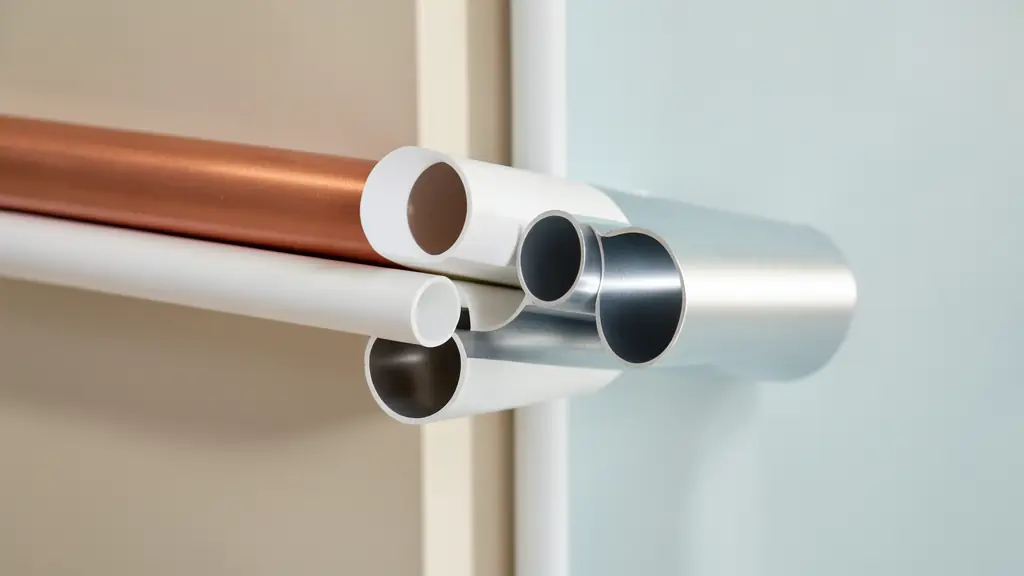

Comparatif des matériaux : cuivre, PVC, aluminium et polypropylène

Le matériau choisi influence directement la durabilité de l’installation et la performance de l’isolation thermique clim. Le cuivre reste la norme pour le transfert thermique grâce à sa conductivité et sa résistance, tandis que les polymères sont privilégiés pour la légèreté ou l’évacuation des condensats.

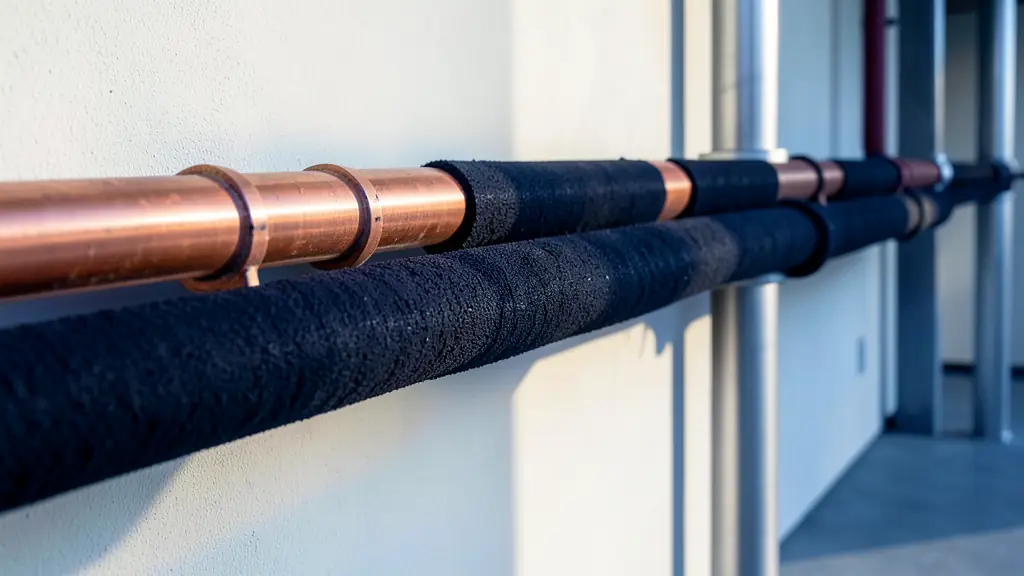

L’importance du calorifugeage et de l’isolation double

L’isolation n’est pas une option esthétique, mais une nécessité technique. Lorsque le fluide frigorigène circule à basse température dans un tuyau cuivre isolé, un choc thermique se produit avec l’air ambiant. Sans protection, ce phénomène provoque une condensation massive sur la paroi externe du tube, entraînant des gouttes d’eau pouvant endommager les plafonds ou les cloisons.

Pour optimiser le rendement, on utilise souvent une liaison double isolée. Cette double couche (généralement aluminium et PVC extérieur) protège le réseau contre les variations de température et les agressions mécaniques. Un calorifugeage performant réduit les pertes thermiques, évitant que le fluide ne se réchauffe avant d’atteindre l’unité intérieure. Pour sécuriser vos installations, il est essentiel de choisir le bon manchon d’isolation afin d’assurer une continuité thermique parfaite sur tout le réseau.

Dimensions, compatibilité et points de vigilance à la pose

Le choix du diamètre est critique pour le bon fonctionnement du cycle frigorifique. Les couples de diamètres les plus courants sont 1/4 – 3/8, 1/4 – 1/2, 1/4 – 5/8 ou 3/8 – 5/8. Un diamètre inadapté peut provoquer une perte de charge ou une usure prématurée du compresseur.

Lors de l’installation, plusieurs points de vigilance s’imposent :
1. Le pincement : Un tube en cuivre plié ou écrasé bloque la circulation du fluide et peut condamner l’appareil.
2. L’étanchéité : L’utilisation de raccords en laiton avec un filetage précis (comme le F1/4F1/4) est indispensable. Un serrage sur 8 points est souvent recommandé pour garantir une étanchéité parfaite et éviter les fuites de gaz.
3. La longueur :* Si les liaisons peuvent atteindre jusqu’à 5 mètres pour certains modèles, dépasser la longueur préconisée par le fabricant réduit drastiquement l’efficacité énergétique.

Pour optimiser la pérennité de vos réseaux, vous pouvez découvrir nos conseils isolation adaptés aux contraintes industrielles et tertiaires.

Erreurs courantes : peut-on utiliser une cheminée ou une bouche d’aération ?

Il est tentant de vouloir simplifier l’installation d’un climatiseur mobile en raccordant sa gaine à un conduit existant. C’est une erreur technique majeure pour plusieurs raisons :

• Le reflux thermique : Raccorder une clim à une cheminée peut provoquer un retour d’air chaud dans le bâtiment, surtout si le tirage naturel est insuffisant.
• L’insuffisance du débit : Une bouche d’aération classique n’est pas dimensionnée pour évacuer le volume d’air chaud rejeté par un appareil de 2,5 kW ou 7,1 kW. Cela crée une surpression dans le conduit et fait chauffer le moteur de la clim.
• Le risque sanitaire : L’utilisation de conduits de ventilation peut diffuser des odeurs ou des polluants d’une pièce à l’autre.

L’évacuation doit toujours se faire via un conduit dédié et direct vers l’extérieur pour garantir la performance et la sécurité de l’installation.
