Calorifugeage tuyaux : lesquels isoler et quel manchon choisir ?

Pas le temps de lire ?

• Le calorifugeage enveloppe les canalisations d’un isolant pour conserver la chaleur ou le froid transporté.
• Les tuyaux situés en cave, garage, gaine technique, combles, vide sanitaire ou extérieur sont généralement prioritaires.
• L’isolation réduit les déperditions et peut limiter la condensation, les brûlures et le risque de gel, sans remplacer une protection antigel complète.
• Le diamètre intérieur du manchon doit correspondre au diamètre extérieur du tube, tandis que l’épaisseur dépend de la température, de l’humidité et de l’espace disponible.
• Laine minérale, mousse élastomère, polyéthylène ou isolant haute température se choisissent selon le fluide, le feu, l’exposition et les contraintes de maintenance.

Qu’est-ce que le calorifugeage des tuyaux ?

À propos de calorifugeage tuyaux, voici les éléments essentiels à connaître.

Le calorifugeage des tuyaux consiste à envelopper chaque canalisation d’un isolant afin de conserver la chaleur ou le froid du fluide transporté. Cette isolation tuyauterie limite les échanges thermiques avec l’air ambiant et réduit les déperditions pendant la circulation.

Sur un réseau chaud, le calorifuge concerne notamment les conduites reliant une chaudière ou une pompe à chaleur aux radiateurs, au plancher chauffant ou au réseau d’eau chaude sanitaire, aussi appelé ECS. Il devient particulièrement utile lorsque la tuyauterie traverse une cave, un sous-sol, un garage, des combles, une gaine technique ou tout autre local non chauffé.

Le principe s’applique également aux installations d’eau froide ou d’eau glacée, aux réseaux de froid et à la climatisation. L’isolant aide alors à préserver la température du fluide, à limiter la condensation et à réduire les risques de corrosion. Sur certaines canalisations exposées, il contribue aussi à la protection contre le gel.

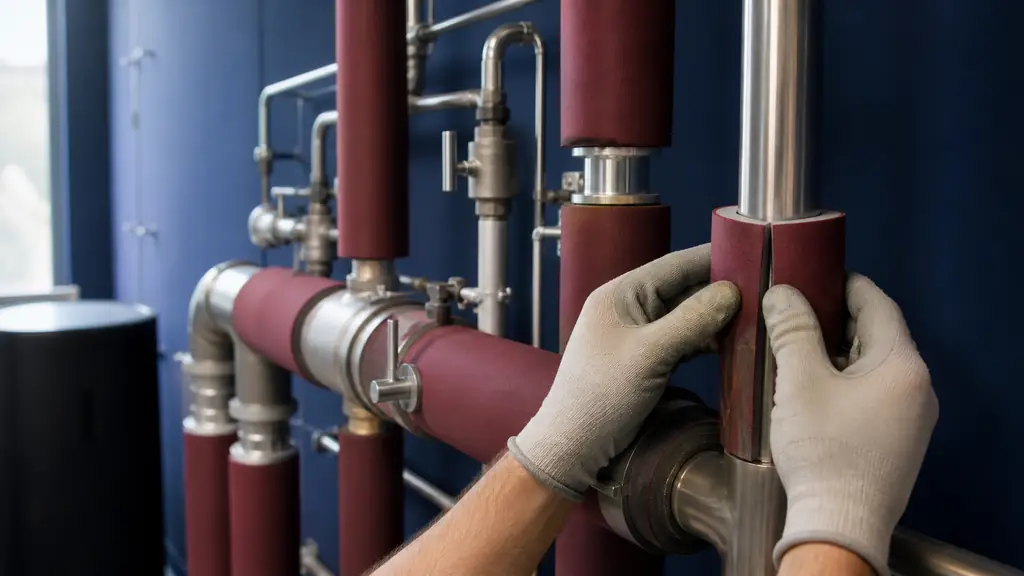

Concrètement, le calorifuge prend la forme d’un manchon isolant, d’une gaine isolante ou d’une coquille isolante adaptée au diamètre extérieur du tube. Les coudes, vannes, brides, robinets et compteurs doivent aussi être traités pour éviter les ponts thermiques. Pour approfondir ce principe, consultez notre guide pour comprendre la définition et le rôle du calorifugeage.

Quels tuyaux faut-il calorifuger en priorité ?

Il faut calorifuger en priorité les canalisations qui traversent un local non chauffé, notamment une cave, un sous-sol, un garage, un vide sanitaire, une gaine technique ou des combles. Les tuyaux posés à l’extérieur sont également prioritaires en raison de leur exposition au froid et aux intempéries.

Sur un réseau de chauffage ou d’eau chaude sanitaire, plus la tuyauterie est longue et plus l’écart entre la température de l’eau et celle du local est important, plus les déperditions thermiques s’accumulent. Les départs de chaudière ou de pompe à chaleur, ainsi que les conduites éloignées des radiateurs ou du plancher chauffant, méritent donc une attention particulière.

Pour l’eau froide, l’eau glacée, la climatisation et les réseaux de froid, la priorité change : il faut repérer les surfaces humides ou ruisselantes. Une isolation thermique continue, dotée d’un pare-vapeur adapté, limite la condensation et le risque de corrosion. Sur une canalisation exposée au gel, le calorifuge peut être complété par un traçage thermique lorsque les conditions l’exigent.

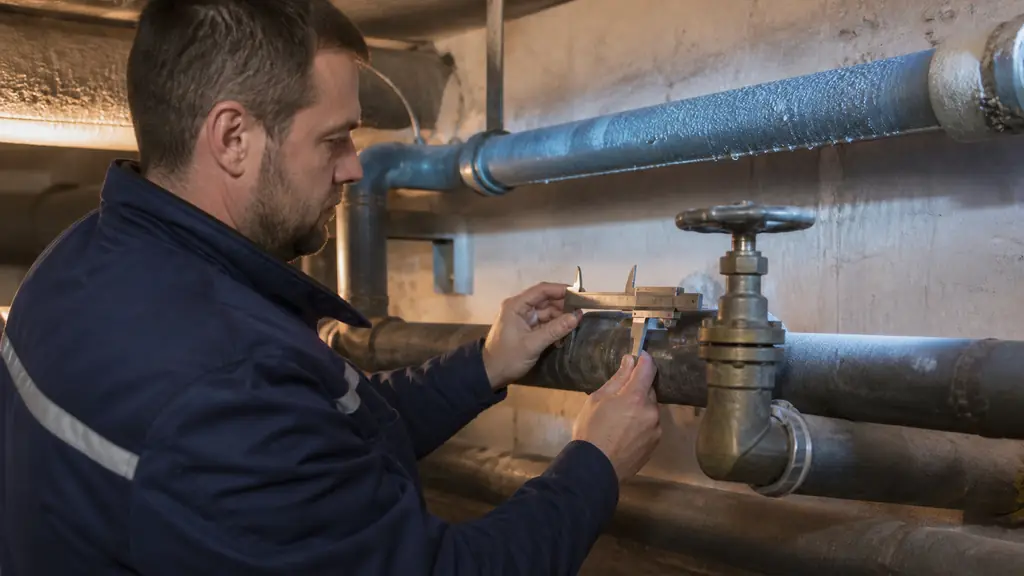

Avant de choisir un manchon isolant, relevez le diamètre extérieur du tube et examinez les coudes, vannes, brides, robinets et compteurs. Ces points singuliers deviennent facilement des ponts thermiques lorsqu’ils restent nus. Pour préparer ce relevé, vous pouvez vérifier le diamètre des tuyaux acier et hiérarchiser les longueurs à traiter.

Quels bénéfices attendre du calorifugeage ?

Le calorifugeage réduit les déperditions thermiques et la consommation nécessaire pour maintenir les fluides à bonne température. Il améliore aussi le confort, protège les canalisations et contribue à diminuer les émissions de CO2 liées au chauffage ou à la production d’eau chaude sanitaire.

Sur un réseau de chauffage, entre une chaudière ou une pompe à chaleur et les radiateurs ou le plancher chauffant, l’isolation thermique évite que la chaleur se disperse dans une cave, un sous-sol ou une gaine technique. L’ECS arrive plus rapidement au robinet, ce qui limite l’attente et le gaspillage d’eau. La distribution devient également plus homogène entre les différents points du bâtiment.

Selon le guide de l’Ademe publié en 2018, le calorifugeage avec laine minérale et revêtement rigide en PVC coûtait entre 5 et 10 € par mètre linéaire.

Les bénéfices concernent aussi la sécurité et la durabilité. Sur l’eau froide, l’eau glacée, un réseau de froid ou la climatisation, une gaine isolante avec pare-vapeur limite la condensation et la corrosion. Sur un réseau chaud, le calorifuge réduit le risque de brûlure au contact. Il peut également atténuer certaines nuisances acoustiques de la tuyauterie.

La performance dépend toutefois de l’épaisseur calorifuge, du matériau et de la continuité de pose. Un manchon isolant mal joint ou une vanne laissée nue crée un pont thermique. En zone exposée, une coquille isolante correctement protégée contribue aussi à prévenir le gel et les dégradations mécaniques légères.

Quel isolant choisir pour ses tuyaux ?

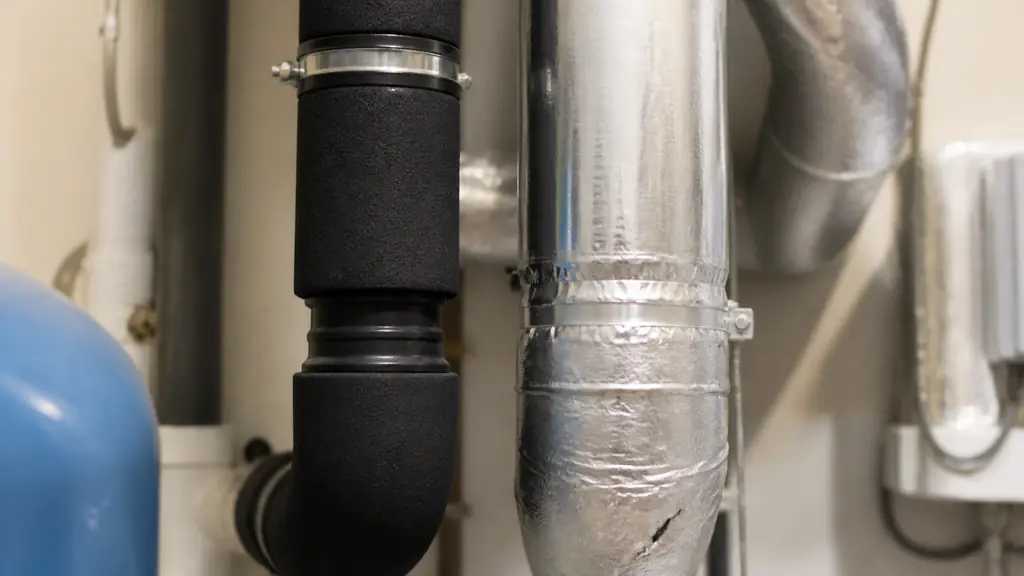

Le choix dépend d’abord de la température du fluide et de l’environnement. La laine minérale convient souvent aux réseaux chauds, tandis que la mousse élastomère est particulièrement adaptée au froid et à la condensation tuyaux, à condition d’assurer la continuité du pare-vapeur.

La norme I02-09.93 concerne les équipements et tuyauteries fonctionnant entre +20 °C et -260 °C.

À conductivité thermique comparable, une plus forte épaisseur d’isolant améliore la résistance thermique, mais elle doit rester compatible avec le diamètre extérieur, les colliers et l’espace disponible. Dans une gaine technique étroite, une cave humide ou une installation extérieure, il faut aussi anticiper les intempéries, la corrosion et l’accès aux coudes, vannes et brides. Une coquille isolante performante mais mal ajustée crée des ponts thermiques. Pour mieux cadrer ces critères, vous pouvez découvrir nos conseils en isolation technique.

FAQ

Quels réseaux de tuyaux peut-on calorifuger ?

Le calorifugeage concerne les réseaux de chauffage, d’eau chaude sanitaire, d’eau froide ou glacée, de climatisation et certains circuits industriels. Le matériau doit être compatible avec la température du fluide, l’humidité et l’environnement du tube.

Comment choisir le diamètre et l’épaisseur d’un manchon isolant ?

Le diamètre intérieur du manchon doit correspondre au diamètre extérieur réel du tuyau, et non uniquement à son diamètre nominal. L’épaisseur se détermine selon l’écart de température, la conductivité de l’isolant, l’exposition et l’encombrement disponible.

Quelle différence entre un manchon fendu, adhésif et non fendu ?

Le manchon fendu s’ouvre sur sa longueur pour équiper facilement une canalisation déjà posée, tandis que la version adhésive facilite la fermeture du joint. Le manchon non fendu s’enfile généralement avant le raccordement du réseau et limite les discontinuités.

Combien d’énergie peut faire économiser le calorifugeage des tuyaux ?

Le gain dépend de la longueur du réseau, du diamètre des tubes, de la température du fluide, du local traversé et de l’état de l’isolation existante. Sans relevé du réseau ou calcul thermique, un pourcentage fiable ne peut pas être annoncé.

Le calorifugeage protège-t-il contre le gel et la condensation ?

Une isolation adaptée ralentit le refroidissement et réduit le risque de gel, mais elle ne garantit pas la protection d’un tuyau durablement exposé au froid sans circulation. Sur un réseau froid, une enveloppe continue et étanche à la vapeur est essentielle pour maîtriser la condensation.
