Réussir son coffrage en placo pour gaine technique : guide de pose et d’accès
Comment fixer les rails, choisir le bon placo et créer des accès de maintenance ? Découvrez les étapes pour un coffrage de gaine technique propre et durable.
Réussir un coffrage en placo pour gaine technique demande d’allier esthétique et fonctionnalité. L’objectif est de masquer les réseaux tout en garantissant un accès rapide et durable aux équipements pour éviter d’avoir à casser les parois lors d’une maintenance.
Pas le temps de lire ?
- Utilisez du placo hydrofuge (H1) impérativement dans les zones humides.
- Fixez vos rails au sol et au plafond avant de poser les montants verticaux.
- Installez systématiquement des trappes de visite au droit des vannes et raccords.
- Soignez le jointoiement et le ponçage pour rendre le coffrage invisible.
Qu’est-ce qu’une gaine technique en placo et pourquoi est-elle indispensable ?
Le coffrage technique consiste à créer une enveloppe protectrice autour des réseaux fluides (eau, chauffage, vapeur) et électriques qui traversent un bâtiment. L’installation d’un placo gaine technique ne répond pas seulement à une volonté esthétique de masquer des tuyauteries apparentes, elle assure une protection physique des installations contre les chocs et les dégradations accidentelles.
Un coffrage placo bien conçu permet également d’intégrer des solutions de calorifugeage pour limiter les pertes thermiques et réduire les nuisances sonores liées aux écoulements. Pour optimiser ces installations, vous pouvez découvrir nos conseils isolation afin de garantir la performance énergétique de vos réseaux.
Le choix des plaques et profilés selon l’environnement
La durabilité d’un coffrage dépend directement du choix des matériaux en fonction de l’exposition à l’humidité. Une erreur de matériau conduit inévitablement à un gonflement des plaques et à une dégradation prématurée des finitions.
Le BA13 (plaque standard de 13 mm) convient parfaitement aux zones sèches comme les bureaux ou les couloirs. En revanche, dans les sanitaires, les cuisines industrielles ou les locaux techniques humides, l’utilisation d’une plaque hydrofuge (reconnaissable à sa couleur verte) est impérative pour éviter les infiltrations et les moisissures.
L’ossature, quant à elle, repose sur des profilés en acier galvanisé : les rails, fixés aux parois ou au sol, et les montants, qui structurent la hauteur du coffrage.
| Type de plaque | Environnement recommandé | Propriété principale |
|---|---|---|
| Standard (BA13) | Zones sèches, bureaux | Polyvalence et coût réduit |
| Hydrofuge (H1) | Salles d’eau, locaux humides | Résistance à l’humidité |
| Ignifuge | Zones à risque incendie | Haute résistance au feu |

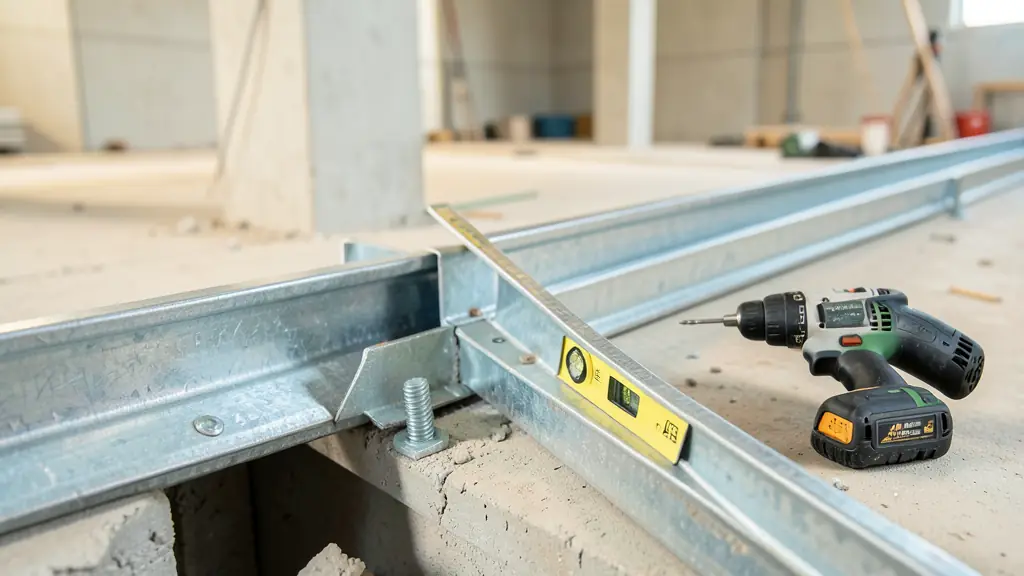

Monter l’ossature : comment fixer les rails pour une gaine stable ?
La stabilité du coffrage repose sur la précision du traçage initial. Un alignement rigoureux évite les parois courbes ou « tordues » qui compliquent ensuite la pose des plaques et l’intégration d’une trappe de visite.
L’implantation suit généralement cet ordre :
* Traçage au sol et au plafond pour définir l’emprise exacte de la gaine.
* Fixation des rails (profilés en U) via des vis adaptées pour créer le cadre.
* Insertion des montants verticaux, clipsés dans les rails, pour rigidifier la structure.
* Vérification systématique de l’équerre et du niveau pour garantir un alignement parfait avec les murs existants.
L’ossature doit être suffisamment robuste pour supporter le poids des plaques tout en laissant un espace suffisant autour des réseaux pour permettre leur dilatation thermique.
La pose des plaques et la gestion des finitions

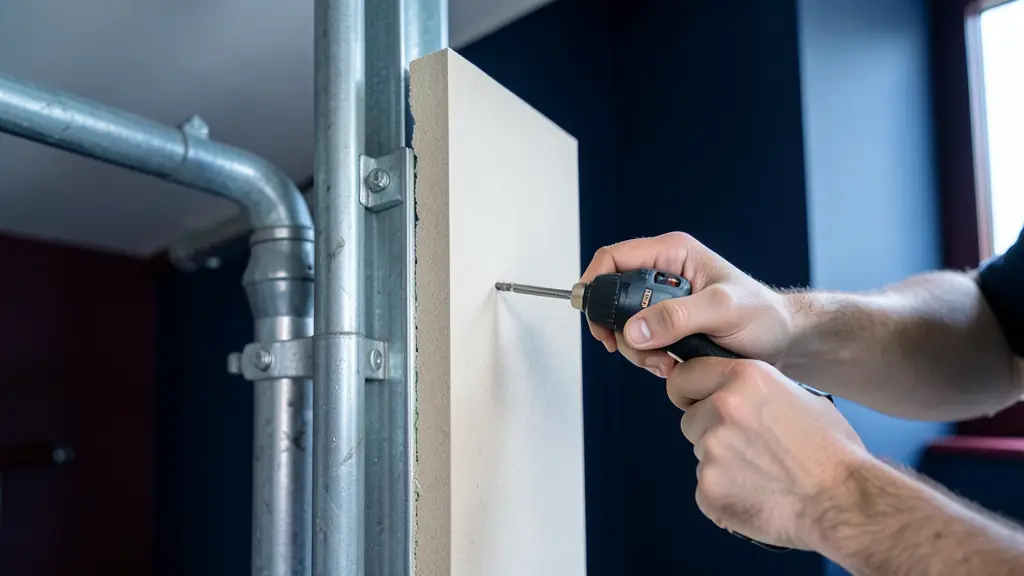

Une fois l’ossature stabilisée, le vissage des plaques s’effectue avec des vis placo spécifiques, en veillant à ne pas percer excessivement le carton pour maintenir la tenue mécanique. Les plaques sont fixées perpendiculairement aux montants de l’ossature métallique pour assurer une rigidité maximale de l’ensemble.
Le rendu final dépend ensuite du travail de jointoiement. Cette étape cruciale consiste à appliquer de l’enduit dans les jonctions entre les plaques, puis à poser une bande à joint. Après un séchage complet, un second passage d’enduit de lissage est nécessaire. Le ponçage final, réalisé avec un grain fin, permet d’effacer toute trace de relief, rendant le coffrage totalement invisible après application de la peinture.
L’accès aux réseaux : intégrer une trappe de visite sans erreur
L’erreur la plus fréquente consiste à oublier les points d’accès ou à les placer au hasard. Un coffrage totalement fermé devient un obstacle majeur lors d’une fuite ou d’un remplacement de vanne, forçant les techniciens à détruire une partie de l’ouvrage.
Le positionnement stratégique des accès doit se faire au droit des éléments critiques :
* Vannes d’arrêt et regards de coupure.
* Raccords de tuyauteries et collecteurs.
* Boîtes de dérivation électrique ou terminaux VMC.

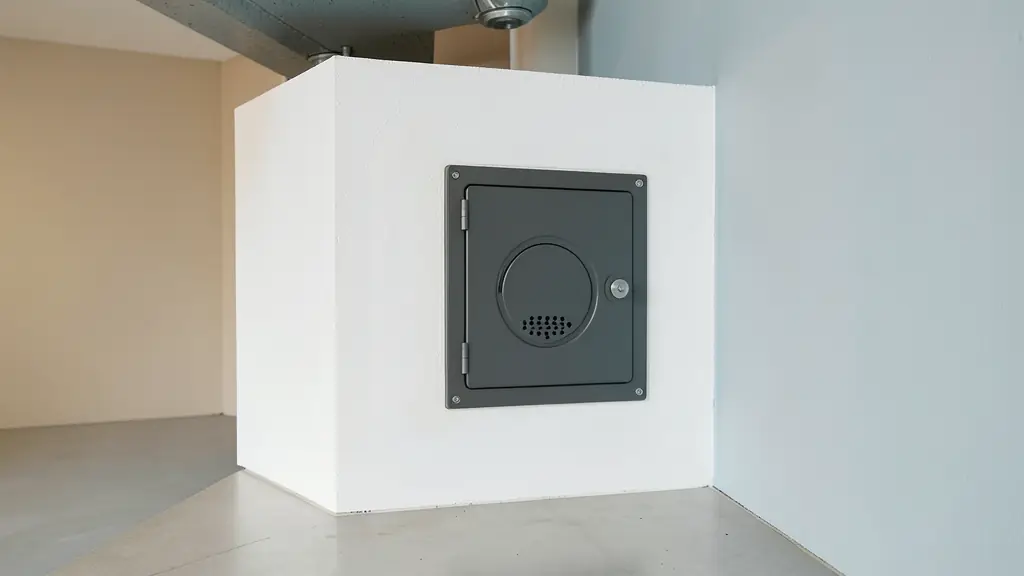

Pour maintenir une esthétique professionnelle, il est recommandé d’utiliser des trappes encastrables. Ces modèles permettent une finition jointoiement propre, où le cadre de la trappe disparaît presque totalement dans la paroi. Pour optimiser l’exploitation de vos locaux, vous pouvez consulter notre guide pour choisir une façade de gaine sans gêner la maintenance.
L’installation d’une trappe nécessite un renforcement local de l’ossature (ajout d’un petit montant) pour éviter que le placo ne s’affaisse autour de l’ouverture.
