Gaine technique logement : que doit contenir une GTL conforme ?

Pas le temps de lire ?

• La GTL rassemble les équipements électriques et de communication ainsi que leurs arrivées et départs.
• L’ETEL désigne le volume réservé, tandis que la GTL correspond aux équipements et supports installés dans ce volume.
• La GTL est requise dans un logement neuf et lors de certaines réhabilitations totales avec redistribution des cloisons.
• Elle accueille notamment le tableau de répartition, le coffret de communication et, selon la configuration, le compteur et le disjoncteur d’abonné.
• Une séparation rigoureuse des courants forts et faibles facilite la sécurité, la maintenance et l’évolution de l’installation.

Qu’est-ce qu’une gaine technique de logement (GTL) ?

La gaine technique de logement, ou GTL, est la matérialisation qui centralise les équipements ainsi que les arrivées et départs électriques et de communication d’un logement. Elle organise l’installation pour la rendre accessible, lisible et protégée.

Concrètement, la GTL peut recevoir le panneau de contrôle avec le compteur électrique et le disjoncteur de branchement, le tableau de répartition et le coffret de communication. Elle regroupe ainsi le courant fort, destiné aux circuits de puissance, et le courant faible, utilisé par le réseau de communication, tout en maintenant leur séparation physique.

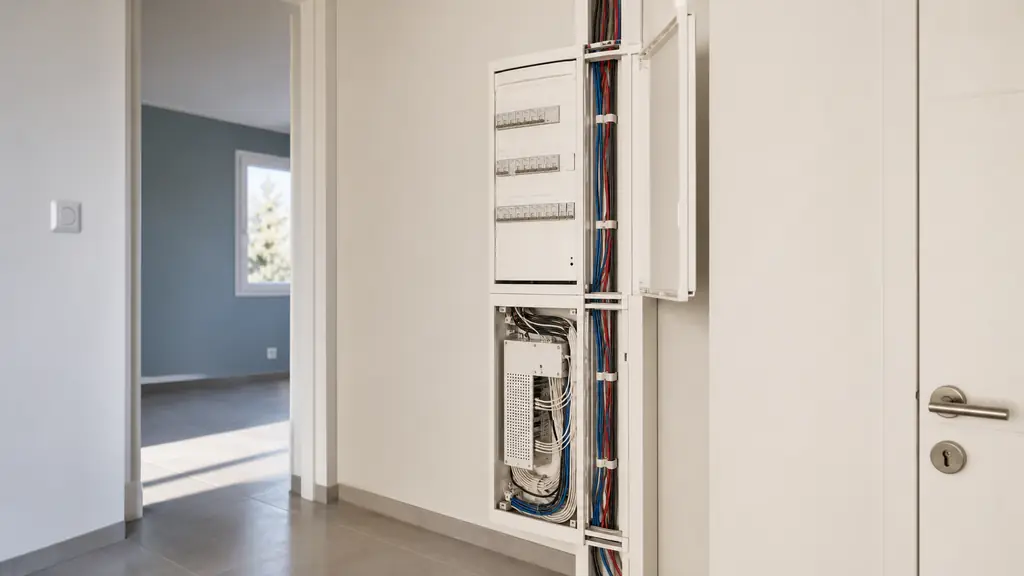

Dans l’expression « gaine technique logement », le mot « gaine » désigne donc l’ensemble fonctionnel, pas seulement un conduit. La goulotte GTL est l’une de ses réalisations possibles : cette goulotte électrique, souvent en PVC et équipée de cloisons de séparation, guide les câbles et sert de support aux coffrets. La GTL peut aussi être intégrée dans une armoire, posée en saillie ou encastrée. Pour préparer l’installation, il faut notamment choisir les dimensions adaptées à la gaine technique.

Enfin, la GTL ne doit pas être confondue avec l’ETEL, ou espace technique électrique du logement. L’ETEL correspond au volume réservé à l’installation électrique selon la NF C 15-100, tandis que la GTL désigne les équipements et leurs supports installés dans cet espace.

Quelle différence entre GTL et ETEL ?

L’ETEL est le volume du logement réservé aux équipements électriques et de communication. La GTL, ou gaine technique de logement, désigne l’ensemble des équipements, supports et cheminements effectivement installés dans ce volume.

Depuis le 27 novembre 2015, ces prescriptions s’appliquent aux logements neufs selon la date de dépôt du permis de construire. Source : Promotelec et IZI by EDF.

Défini par la NF C 15-100, l’espace technique électrique du logement constitue donc une zone dédiée. Il doit préserver l’accessibilité et la protection du tableau électrique, du panneau de contrôle et du coffret de communication. Les dimensions minimales citées par Promotelec sont de 600 mm de largeur et 250 mm de profondeur.

La GTL correspond au contenu organisé dans cet espace : tableau de répartition, compteur électrique, disjoncteur de branchement, coffret VDI, câbles et supports de fixation. Une goulotte GTL peut matérialiser cet ensemble, avec des cloisons séparant le courant fort du courant faible, mais elle ne constitue pas à elle seule l’ETEL.

Présenter l’ETEL comme le « nouveau nom » de la GTL est donc incorrect, y compris depuis l’amendement 5 de la NF C 15-100. Sur un plan ou lors d’un contrôle, il faut vérifier deux points distincts : la réservation d’un volume adapté, puis l’implantation cohérente et accessible des équipements à l’intérieur.

La GTL est-elle obligatoire dans le neuf et en rénovation ?

La GTL est obligatoire dans un logement neuf ainsi que lors d’une réhabilitation totale accompagnée d’une redistribution des cloisons. Dans les autres rénovations de logements anciens, elle reste facultative, mais son installation est vivement conseillée.

Depuis le 27 novembre 2015, les prescriptions relatives à l’ETEL et à la GTL s’appliquent aux logements neufs selon la date de dépôt du permis de construire. Sources : Promotelec et IZI by EDF.

Dans le neuf ou lors d’une rénovation complète, la gaine technique de logement doit donc être prévue dès la conception. L’espace technique électrique du logement accueille alors une organisation conforme à la NF C 15-100 : tableau électrique, panneau de contrôle, disjoncteur de branchement, compteur électrique et coffret de communication. Cette anticipation évite de devoir improviser une goulotte GTL dans un emplacement trop étroit ou difficile d’accès.

Pour une rénovation partielle, l’absence d’obligation ne signifie pas que la GTL soit inutile. Regrouper le courant fort et le réseau de communication, avec une séparation adaptée, facilite les coupures, le diagnostic et les futures modifications. C’est particulièrement pertinent lorsque les câbles sont dispersés, que le tableau de répartition est remplacé ou que la fibre optique est ajoutée. Avant les travaux, il reste utile de contrôler la sécurité et l’accessibilité de la GTL.

Quels équipements doit contenir une GTL ?

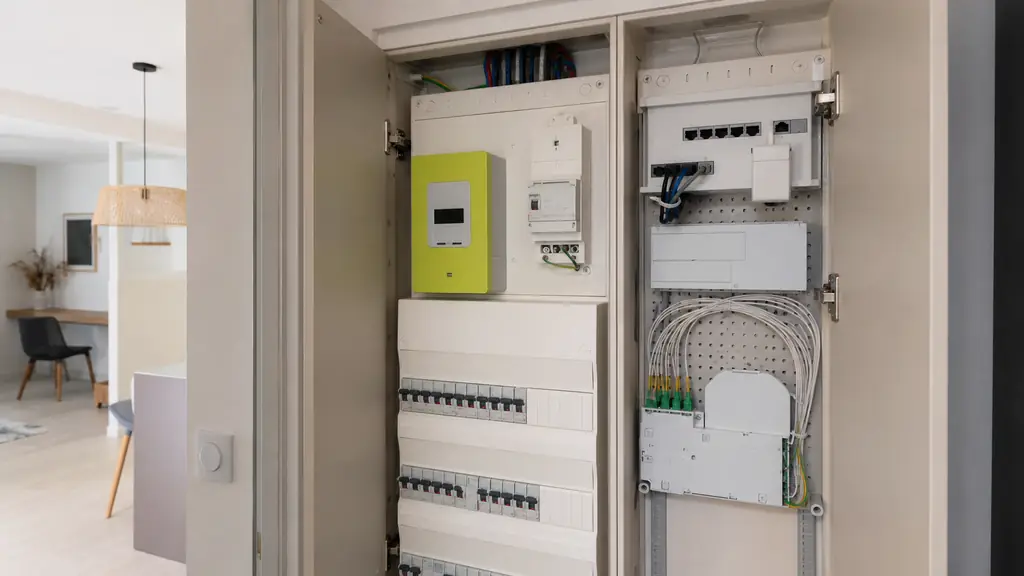

Une GTL doit regrouper le panneau de contrôle, le tableau de répartition et le coffret de communication. Selon la configuration du branchement, le panneau de contrôle reçoit le compteur électrique, notamment Linky, et le disjoncteur d’abonné, aussi appelé disjoncteur de branchement.

Le tableau électrique distribue le courant vers les différents circuits de puissance du logement. Ses interrupteurs différentiels protègent les personnes, tandis que chaque disjoncteur divisionnaire permet de couper et de protéger un circuit précis. Cette organisation rend le diagnostic plus rapide qu’un ensemble de protections mal identifié.

Le coffret VDI centralise le réseau de communication. Il peut comprendre un DTI pour le réseau cuivre, un DTIO, ou dispositif de terminaison intérieure optique, pour la fibre optique, ainsi que des prises RJ45, une baie de brassage, un répartiteur TV et les prises nécessaires à la box.

Dans la goulotte GTL, le courant fort et le courant faible doivent suivre des compartiments distincts, séparés par une cloison. Cette séparation physique limite les perturbations et évite le mélange des câbles. Rails et supports de fixation maintiennent chaque coffret accessible dans l’ETEL, conformément à l’organisation prévue par la NF C 15-100. Pour prolonger cette approche technique, vous pouvez découvrir nos conseils sur l’isolation.

FAQ

La GTL et l’ETEL désignent-elles la même chose ?

Non. L’ETEL est le volume du logement réservé aux équipements électriques et de communication, tandis que la GTL regroupe les équipements et supports effectivement installés dans ce volume.

Une gaine technique de logement est-elle obligatoire en rénovation ?

Elle est notamment requise lors d’une réhabilitation totale de l’installation électrique avec redistribution des cloisons. Dans une rénovation partielle, elle reste généralement facultative, mais elle est vivement conseillée pour organiser et sécuriser les équipements.

Quelles dimensions faut-il prévoir pour une GTL ?

Il faut distinguer la GTL de l’ETEL, car les dimensions minimales concernent principalement le volume réservé à l’installation. Le dimensionnement doit aussi tenir compte du nombre de coffrets, du passage des conduits, des extensions futures et des prescriptions de la NF C 15-100 applicable au projet.

Peut-on installer la box internet dans la GTL ?

La box peut être placée à proximité du coffret de communication si l’espace, la ventilation et les prises nécessaires ont été prévus. Son implantation ne doit pas gêner l’accès aux protections électriques ni provoquer un échauffement excessif.

Pourquoi séparer courant fort et courant faible dans la GTL ?

Cette séparation limite les perturbations électromagnétiques et évite les cheminements inadaptés entre câbles d’énergie et câbles de communication. Elle rend également l’installation plus lisible et plus simple à maintenir.
