Gaine technique de logement Legrand : faut-il choisir Drivia 13 ou 18 modules ?

Pas le temps de lire ?

• La gaine technique de logement Legrand centralise le tableau électrique, le panneau de contrôle et le coffret de communication dans un espace protégé et accessible.
• Le format Drivia 13 modules convient aux tableaux de largeur standard, tandis que le modèle 18 modules répond aux installations qui demandent davantage de capacité.
• Le choix dépend de la largeur des coffrets, de l’espace disponible, du nombre d’équipements et des extensions électriques envisagées.
• Un kit complet simplifie l’achat, mais son contenu doit être vérifié car les couvercles, cloisons, fixations et accessoires ne sont pas toujours tous inclus.
• La compatibilité entre la goulotte, les tableaux et les accessoires doit être contrôlée avant la commande pour obtenir un ensemble propre et conforme.

Qu’est-ce qu’une gaine technique de logement Legrand ?

Une gaine technique de logement Legrand est un espace organisé qui centralise le tableau électrique, les équipements de contrôle et le coffret de communication d’un logement. La GTL protège et guide les câbles tout en maintenant l’installation accessible pour l’entretien, les contrôles et les réparations.

Concrètement, la gaine technique de logement legrand peut accueillir un tableau de répartition Drivia, une platine compteur, le disjoncteur de branchement et un coffret de communication VDI. Elle rassemble ainsi les câbles d’alimentation et les câbles de communication, avec une séparation entre courant fort et courant faible conforme aux principes de la NF C 15-100.

La goulotte GTL se compose notamment d’un corps de goulotte, de couvercles complets ou partiels et d’une cloison de séparation. Des rails de fixation, des agrafes réglables, un cornet d’épanouissement ou un cornet de finition permettent d’adapter la pose en saillie, de maintenir les conducteurs et de traiter proprement les arrivées par le sol ou le plafond.

Cette organisation évite les câbles apparents et facilite la fixation du coffret électrique comme du coffret de communication. Avant de choisir entre Drivia 13 et Drivia 18, il faut donc considérer la GTL comme l’ossature de l’installation, puis vérifier la sécurité et l’accessibilité de la gaine technique.

Que doit accueillir une GTL Legrand ?

Une GTL Legrand doit réunir le panneau de contrôle, le compteur, le disjoncteur de branchement, le tableau de répartition Drivia et le coffret de communication VDI. Selon l’installation, elle peut aussi recevoir des prises spécifiques utiles à l’alimentation des équipements de communication.

La partie contrôle comprend généralement une platine compteur, avec le compteur EDF, et le disjoncteur principal. Le coffret électrique accueille ensuite les interrupteurs différentiels et les disjoncteurs modulaires qui protègent les différents circuits du logement. Le dimensionnement de cet ensemble aide à choisir entre Drivia 13 et Drivia 18, en tenant compte de l’équipement prévu et des évolutions futures.

Legrand présente 6 produits dans sa catégorie « Gaine de tableau électrique ». Source : catalogue Legrand, consulté le 14 août 2026.

Le coffret de communication centralise, quant à lui, les câbles de communication du réseau VDI. Son implantation doit préserver une séparation nette avec les câbles d’alimentation. Cette organisation du courant fort et du courant faible participe à une installation claire, accessible et cohérente avec les principes de la NF C 15-100.

Avant de retenir une gaine de tableau électrique, il faut donc inventorier chaque appareil, vérifier son encombrement et anticiper le cheminement des conducteurs. Cette préparation concerne aussi les liaisons quittant la goulotte GTL, notamment pour comprendre les règles de passage des câbles dans une cloison.

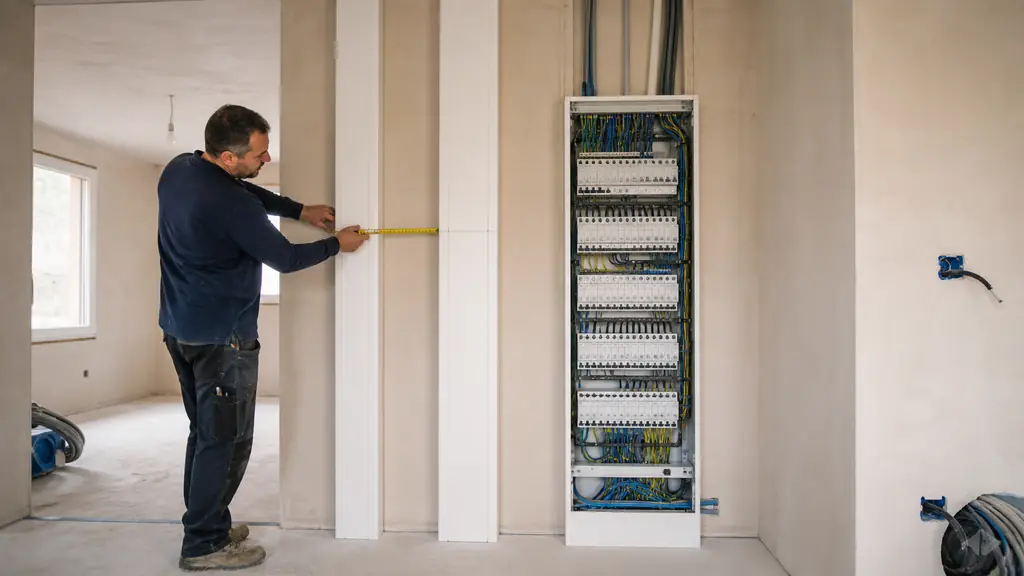

GTL Legrand Drivia 13 ou 18 modules : laquelle choisir ?

Choisissez Drivia 13 pour une installation résidentielle courante et compacte. Préférez Drivia 18 si le tableau électrique comporte davantage de circuits, d’interrupteurs différentiels ou de disjoncteurs modulaires, ou si une extension est déjà envisagée.

Les références 030037 et 030067 présentent une longueur réglable de 2,45 à 2,60 m, respectivement pour 13 et 18 modules. Source : Elec44, consulté le 14 août 2026.

Le choix concerne aussi la configuration de la goulotte GTL. Une longueur complète relie le sol au plafond et accepte des arrivées de câbles par le haut ou le bas. Une version à mi-longueur convient lorsque tous les circuits arrivent d’un même côté. Selon la finition recherchée, la gaine de tableau électrique peut recevoir un couvercle complet ou deux couvercles, utiles pour organiser l’accès aux différentes parties.

Avant de trancher, vérifiez l’encombrement réel du tableau de répartition, du panneau de contrôle et du coffret de communication VDI. La largeur supplémentaire de Drivia 18 facilite une installation plus dense, mais exige davantage de place murale. Dans les deux cas, la cloison doit maintenir la séparation entre courant fort et courant faible, conformément aux principes de la NF C 15-100.

Kit GTL complet ou éléments séparés : que faut-il acheter ?

Achetez un kit GTL complet si vous réalisez une installation neuve en Drivia 13 ou Drivia 18 et souhaitez limiter les oublis. Préférez les éléments séparés pour prolonger une gaine existante, remplacer une pièce endommagée ou composer une configuration particulière.

Selon la référence Legrand, le kit peut réunir le corps de goulotte, un couvercle complet ou des couvercles partiels, une cloison de séparation, des clips et des pattes de fixation. Il faut contrôler la liste exacte avant la commande, car le tableau électrique, la platine compteur ou le coffret de communication ne sont pas systématiquement compris.

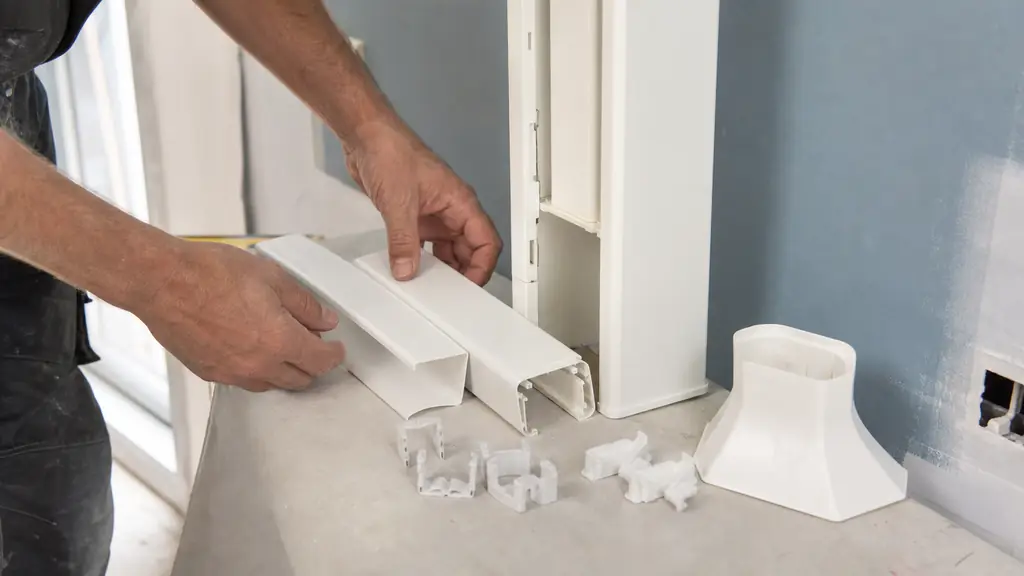

L’achat au détail permet d’ajouter des rails de fixation, des agrafes réglables ou une jonction plafond/sol. Un cornet d’épanouissement traite proprement l’arrivée des câbles au plafond ou au sol, tandis qu’un cornet de finition raccorde la goulotte GTL au coffret Drivia. Pour une gaine à mi-longueur, prévoyez aussi un embout d’extrémité.

Avant l’achat, dessinez l’implantation et repérez chaque passage de courant fort et de courant faible. Vérifiez ensuite que la cloison, les fixations et les accessoires couvrent toute la pose en saillie, conformément aux principes de la NF C 15-100. Cette préparation évite une commande incomplète et une finition improvisée. Pour prolonger cette démarche, consultez nos conseils pratiques sur l’isolation et la protection des installations.

FAQ

Quelle est la différence entre une GTL Legrand 13 et 18 modules ?

La différence principale concerne la largeur des tableaux que la goulotte peut recevoir. Une GTL 18 modules offre plus de place pour les équipements et les évolutions futures, mais elle nécessite aussi davantage d’espace mural.

Une GTL Legrand est-elle obligatoire dans un logement ?

La NF C 15-100 encadre le regroupement et l’implantation des équipements électriques et de communication du logement. La configuration exacte doit être déterminée selon la nature des travaux, l’installation concernée et la version applicable de la norme.

Que contient un kit GTL Legrand Drivia complet ?

Selon la référence, le kit peut réunir le corps de goulotte, un ou plusieurs couvercles, une cloison de séparation, des clips et des accessoires de fixation. Il faut consulter le contenu détaillé du produit, car les tableaux et certaines pièces de finition peuvent être vendus séparément.

Peut-on installer un tableau 13 modules sur une GTL 18 modules ?

Il ne faut pas se fier uniquement au nombre de modules indiqué sur le tableau. La compatibilité dépend des dimensions, des supports, des fixations et des accessoires prévus par Legrand pour chaque référence.

Faut-il choisir une GTL complète ou à mi-hauteur ?

Une goulotte toute hauteur facilite le cheminement continu des câbles entre le sol et le plafond. Une version à mi-hauteur peut convenir à certaines configurations, à condition de préserver la protection des conducteurs, l’accessibilité des équipements et la conformité de l’installation.
