Gaine technique de logement : 7 points pour une GTL sûre et accessible

Pas le temps de lire ?

• La gaine technique de logement centralise le tableau électrique, le coffret de communication et leurs cheminements dans un espace dédié.
• Son emplacement doit rester accessible, dégagé et compatible avec les contraintes de sécurité comme avec les interventions futures.
• Les supports doivent être adaptés à la paroi et suffisamment rigides pour maintenir les équipements sans déformation.
• Les capots protègent les conducteurs et assurent une finition propre, mais ils doivent rester démontables pour la maintenance.
• Des accessoires bien choisis facilitent la séparation des réseaux, les changements de direction et l’évolution de l’installation.

Quelles règles suivre pour installer une GTL ?

L’installation d’une gaine technique logement doit respecter trois principes : un emplacement dédié, une accessibilité permanente et une organisation claire des équipements électriques et de communication. La GTL prend place dans l’espace technique électrique du logement, sans être encombrée par des canalisations étrangères à sa fonction.

« L’espace technique électrique du logement est exclusivement réservé aux matériels électriques et électroniques de l’installation. »
Norme NF C 15-100, amendement 5, 2015

En pratique, le tableau électrique, le dispositif de coupure et le coffret de communication doivent rester faciles à atteindre pour le contrôle, le dépannage ou une future modification. Leur implantation doit aussi limiter les croisements de câbles, séparer correctement les circuits de puissance et de communication, et permettre un repérage lisible. Une GTL dissimulée derrière un rangement fixe ou installée dans un passage trop étroit compliquera chaque intervention.

Il faut enfin anticiper le cheminement des gaines et le franchissement des parois. Les percements doivent être propres, protégés contre les agressions mécaniques et traités de façon à préserver la protection coupe-feu des traversées. Avant la pose, vérifiez également l’ouverture complète des capots, la disponibilité d’un espace de travail devant les équipements et la possibilité d’ajouter ultérieurement un circuit sans démonter l’ensemble.

Supports de fixation

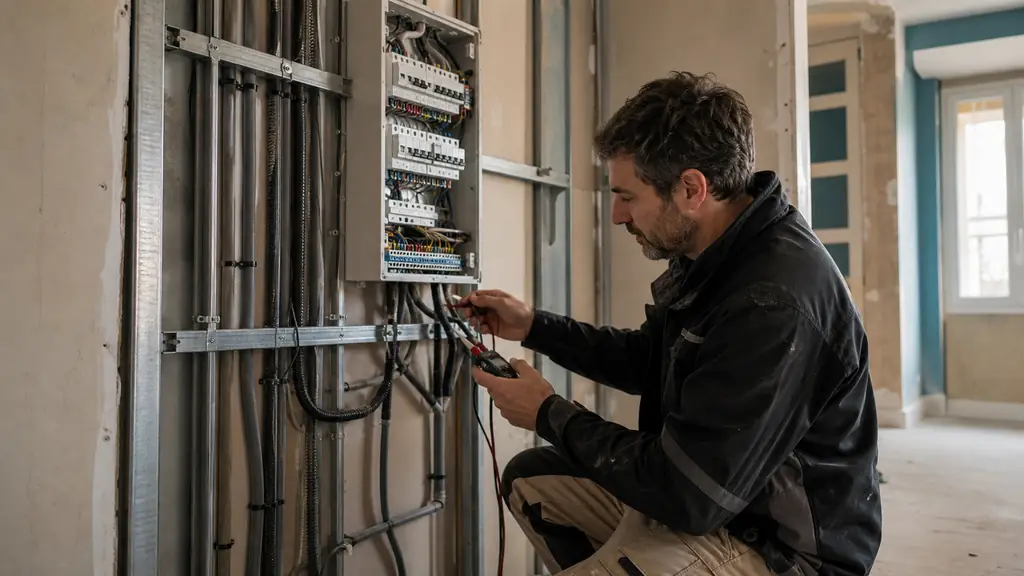

Les supports de fixation d’une gaine technique logement doivent être rigides, adaptés au poids des équipements et solidement ancrés dans la paroi ou dans une ossature prévue à cet effet. Une fixation stable évite les déformations, les vibrations et les arrachements lors de l’ouverture des coffrets ou du passage de nouveaux câbles.

Sur un mur maçonné, les chevilles et vis sont choisies selon la nature du support. Sur une cloison légère, le tableau et le coffret de communication ne doivent pas reposer sur une simple plaque sans renfort. Il faut prévoir une ossature, des traverses ou un panneau suffisamment résistant. Cette anticipation rejoint les bonnes pratiques pour préparer un doublage demi Stil rigide et performant.

Les rails, platines et montants doivent rester accessibles et ne pas gêner la dépose des capots. Les gaines sont maintenues sans écrasement, avec un cheminement ordonné qui limite les tensions sur les raccordements. Une réserve de longueur maîtrisée facilite également les futures interventions sans transformer l’intérieur de la GTL en amas de conducteurs.

Avant la fermeture, contrôlez chaque ancrage en exerçant une légère traction sur les supports. Vérifiez aussi l’aplomb du tableau, la tenue des colliers et l’absence d’arête susceptible d’endommager les câbles. Une fixation propre se remarque peu, mais elle conditionne directement la sécurité et la facilité de maintenance.

Les capots

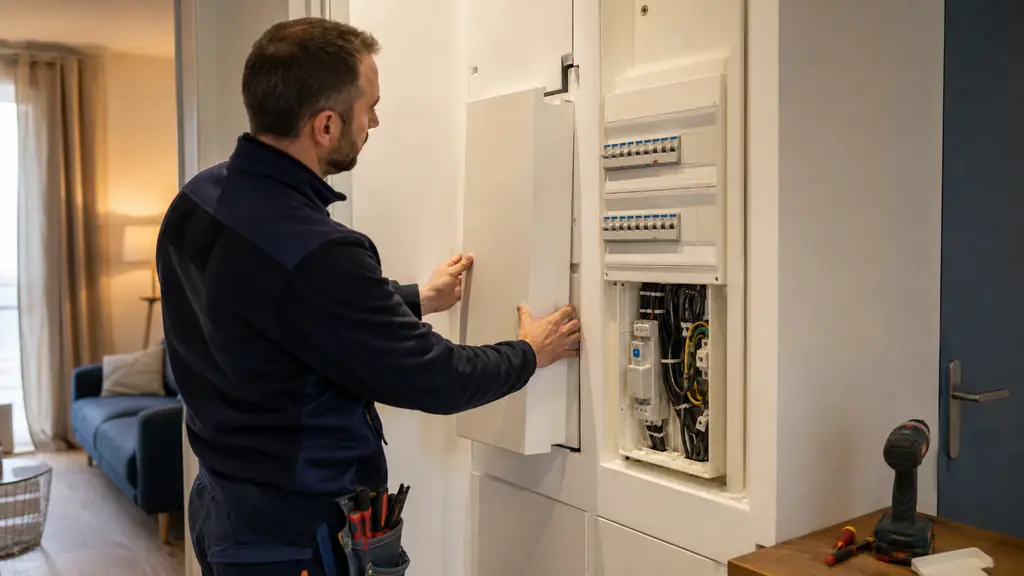

Les capots d’une gaine technique logement doivent protéger les conducteurs tout en restant simples à ouvrir et à remettre en place. Bien ajustés, ils empêchent tout contact accidentel avec les câbles sans compliquer les opérations de contrôle ou de maintenance.

Chaque capot doit tenir correctement sur son support, sans jeu excessif, déformation ni fixation improvisée. Une découpe nette est indispensable autour des coffrets, des angles et des arrivées de gaines. Des bords irréguliers peuvent blesser l’intervenant, endommager un câble ou laisser une ouverture qui réduit la protection de l’ensemble.

Lors de la pose, il faut vérifier que l’habillage se démonte sans déposer un meuble, forcer sur un appareillage ou tirer sur les conducteurs. Les systèmes de clipsage et de vissage doivent rester accessibles. Les capots ne doivent pas non plus comprimer les gaines ou masquer le repérage des circuits. Pour compléter cette approche pratique, vous pouvez découvrir nos conseils sur l’isolation et la protection des installations.

Un contrôle simple consiste à retirer puis replacer chaque élément après le raccordement. Le capot doit s’aligner naturellement, fermer complètement et ne présenter aucune arête vive. Cette vérification finale évite les habillages difficiles à manipuler, souvent laissés ouverts après une intervention, et contribue à maintenir une GTL propre, sûre et durablement accessible.

Les accessoires de la GTL

Les accessoires de la GTL servent à organiser, protéger et identifier les différents circuits afin de conserver une installation sûre et facile à faire évoluer. Leur choix dépend des équipements présents, du cheminement des câbles et des besoins futurs du logement.

Les séparateurs internes maintiennent une distinction nette entre les conducteurs électriques et les câbles de communication. Les colliers, guides et attaches évitent les boucles désordonnées, sans serrer excessivement les gaines. Des obturateurs ferment les emplacements inutilisés, tandis que les embouts et protections de bord sécurisent les découpes susceptibles d’abîmer les conducteurs.

Le repérage mérite une attention particulière. Des étiquettes lisibles sur les départs, les gaines et les prises de communication font gagner un temps précieux lors d’un dépannage. Dans le coffret de communication, les cordons de brassage doivent être adaptés, rangés sans courbure forcée et suffisamment accessibles pour modifier une affectation. Cette rigueur rejoint les bonnes pratiques permettant de sécuriser une installation technique de communication.

Enfin, mieux vaut prévoir les accessoires dès la conception plutôt que de les ajouter dans l’urgence. Une petite réserve d’obturateurs, de fixations compatibles et d’éléments de repérage facilite les extensions ultérieures. Avant la fermeture, contrôlez que chaque pièce est correctement fixée, qu’aucun câble n’est pincé et que les accessoires choisis ne gênent ni la ventilation ni l’accès aux raccordements.

FAQ

Quelle est la différence entre une GTL et un espace technique électrique du logement ?

L’espace technique électrique du logement désigne le volume réservé aux équipements électriques et de communication. La GTL correspond à l’organisation matérielle de ces équipements et de leurs cheminements à l’intérieur de cet espace.

Où installer une gaine technique de logement ?

Elle doit être placée dans un endroit facilement accessible, généralement près de l’entrée ou dans un local adapté. Il faut éviter les zones humides, encombrées ou difficiles à atteindre lors d’une coupure et d’une opération de maintenance.

Peut-on fixer une GTL sur une cloison en plaques de plâtre ?

Oui, à condition d’utiliser des fixations compatibles avec la cloison et le poids des équipements. Un renfort intégré au doublage peut être nécessaire pour obtenir un support rigide et durable.

Les capots d’une GTL sont-ils obligatoires ?

Les conducteurs et parties accessibles doivent disposer d’une protection adaptée à la configuration de l’installation. Les capots contribuent à cette protection tout en offrant une finition démontable et propre.

Une gaine technique de logement peut-elle être modifiée après la pose ?

Oui, si son implantation et ses accessoires permettent d’ajouter ou de remplacer des circuits sans dégrader la protection existante. Prévoir une capacité d’évolution dès l’installation simplifie les travaux futurs.
