Norme câble sans gaine dans cloison placo : dans quels cas la pose est-elle autorisée ?

Pas le temps de lire ?

• Des fils électriques isolés ne doivent pas circuler librement dans une cloison placo : ils doivent être placés dans une gaine ou un conduit adapté.
• Un câble comportant sa propre enveloppe protectrice peut être admis sans gaine supplémentaire dans certains vides de construction, sous réserve d’un mode de pose compatible.
• Le passage doit protéger le câble contre les vis, les arêtes métalliques, l’écrasement, l’humidité et les températures excessives.
• Les raccordements doivent rester dans des boîtes appropriées et accessibles, jamais dissimulés directement derrière une plaque de plâtre.
• En cas de doute sur un câble déjà posé, son type, son parcours et ses protections mécaniques doivent être contrôlés avant la fermeture de la cloison.

La norme NF C 15-100 et les câbles dans les cloisons placo

La norme NF C 15-100 n’autorise pas indistinctement tout câble sans gaine dans une cloison placo. La règle dépend du type de conducteur, de sa résistance mécanique et du cheminement retenu, avec une exception possible pour un câble R2V posé dans un vide de construction libre et sans risque d’endommagement.

« 95 % de l’installation sans gaines », retour d’expérience d’un utilisateur de ForumConstruire, date de publication non indiquée. Cette pratique rapportée ne constitue pas une règle de conformité.

Les conducteurs isolés H07V-U, H07V-R ou H07V-K doivent être installés dans un système de conduits, généralement une gaine ICTA. Un câble gainé FR-N05VV-U ou U-1000 R2V peut, selon la configuration, cheminer sans conduit dans un plénum ou un vide de construction. Il doit rester non-propagateur de flamme et protégé contre les arêtes, vis, pincements et frottements. Les gaines ICTL orange, propagatrices de flamme, ne conviennent pas à cet usage.

Avant de fermer le parement, l’électricien doit vérifier le parcours depuis le tableau électrique, les traversées et la protection mécanique. Dans les alvéoles composites carton-plâtre, une goulotte ou une gaine ICTA facilite aussi le remplacement futur. Pour comprendre la composition d’un doublage demi Stil, il faut notamment repérer les zones où un câble encastré pourrait être percé.

Une installation sans gaine mal protégée augmente les risques d’abrasion, de court-circuit et d’incendie. En rénovation comme en construction neuve, elle peut aussi imposer la destruction de la cloison pour remplacer le câble et compliquer l’examen des responsabilités par l’organisme de contrôle ou l’assureur en cas de sinistre.

Risques et dangers d’un câble sans gaine

Dans une cloison placo, un câble sans gaine risque d’être coupé, écrasé ou abrasé, ce qui peut provoquer un court-circuit, voire un incendie. L’absence de protection mécanique expose également l’installation à des problèmes de conformité, d’assurance et de maintenance.

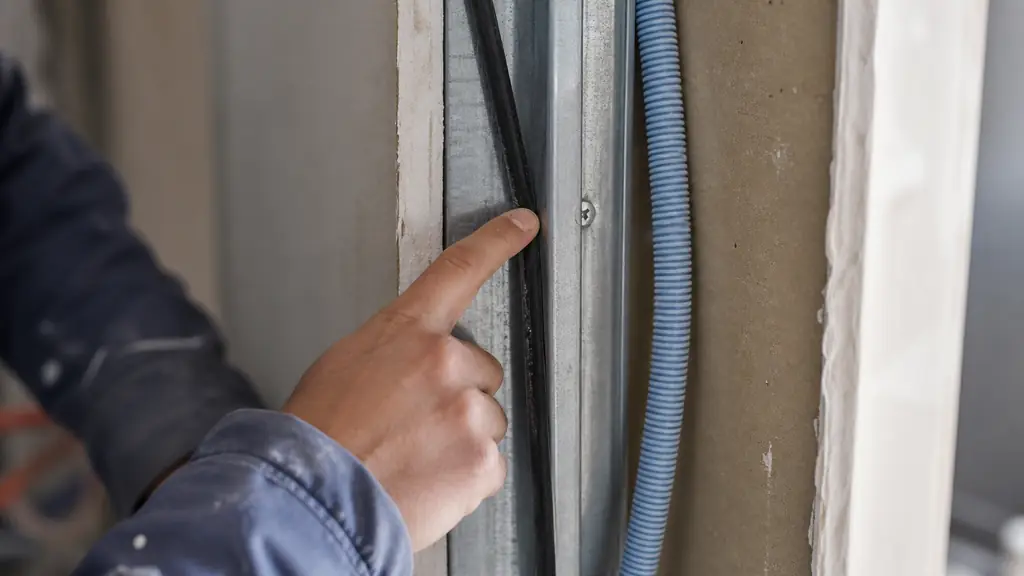

Une vis posée ultérieurement, une arête métallique ou un pincement contre l’ossature suffit à endommager l’isolant du câble. La vigilance concerne particulièrement les passages encastrés entre le tableau électrique et les appareillages. Même un câble R2V ou FR-N05VV-U non-propagateur de flamme doit être protégé si son cheminement ne correspond pas aux conditions admises dans un vide de construction ou un plénum libre.

La conformité dépend du type de câble. Un conducteur H07V-U doit rester dans un système de conduits, par exemple une gaine ICTA ou une goulotte adaptée. Avant la pose du placo, l’électricien doit aussi contrôler les traversées afin de préserver la protection coupe-feu des traversées et de limiter la propagation de flamme entre locaux.

En cas de sinistre, l’assureur ou l’organisme de contrôle peut demander comment l’installation respecte la norme NF C 15-100. Une pose difficile à justifier peut engager la responsabilité de l’installateur. Côté maintenance, remplacer un câble directement emprisonné impose souvent d’ouvrir la cloison, tandis qu’une gaine correctement dimensionnée facilite le retrait et la remise en place.

Cas particuliers et solutions alternatives

La pose sans conduit reste une exception réservée aux câbles gainés adaptés, notamment le FR-N05VV-U ou l’U-1000 R2V, lorsqu’ils cheminent dans un vide de construction libre. Dès qu’un risque de choc, de pincement ou de perçage existe, une protection mécanique devient nécessaire.

« 95 % de l’installation sans gaines », retour d’expérience publié sur ForumConstruire, date de publication non indiquée. Ce témoignage décrit une pratique de chantier, pas une autorisation générale au regard de la norme NF C 15-100.

Sur une ossature métallique, près du tableau électrique ou dans un passage encastré exposé aux vis, mieux vaut gainer le câble. Une goulotte constitue aussi une solution lorsque le parcours doit rester accessible, notamment en rénovation ou lorsqu’une ouverture ultérieure de la cloison serait coûteuse.

Avant la pose du placo, l’électricien doit vérifier les arêtes, traversées, changements de direction et possibilités de remplacement. Ce contrôle limite les risques de court-circuit et d’incendie, tout en préservant l’accès nécessaire à la maintenance future.

Bonnes pratiques pour une installation conforme

Pour obtenir une installation conforme, il faut choisir la protection selon le type de câble, sécuriser tout le parcours et vérifier l’ensemble avant de fermer la cloison placo. En cas de doute sur l’exposition aux vis, aux arêtes ou aux pincements, la pose d’une gaine ICTA reste la solution la plus prudente.

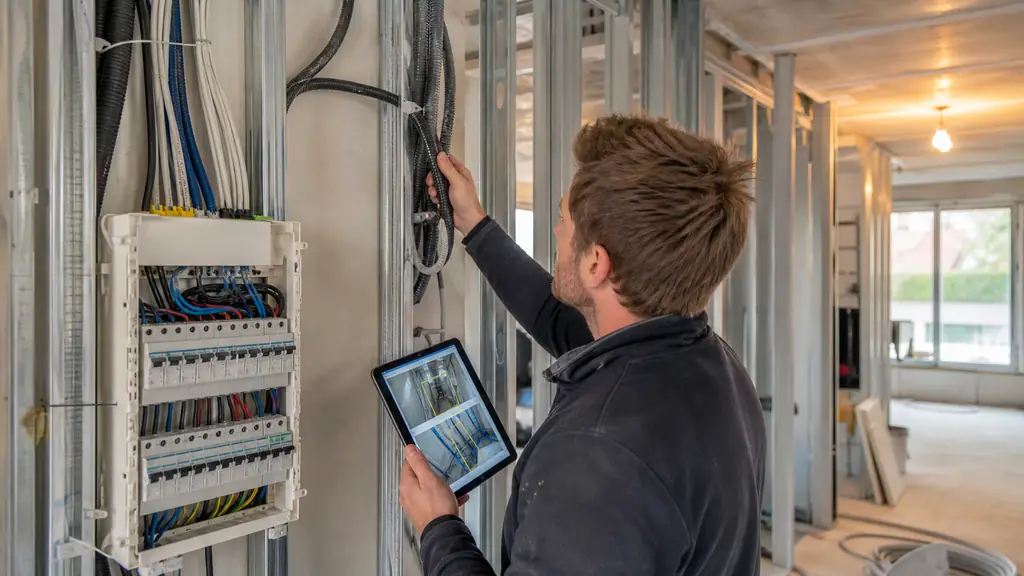

Commencez par repérer le cheminement depuis le tableau électrique jusqu’aux appareillages. Un conducteur H07V-U doit être placé dans un système de conduits, tandis qu’un câble R2V ou FR-N05VV-U ne peut rester sans gaine que dans un vide de construction ou un plénum réellement libre. Chaque traversée doit conserver une protection mécanique suffisante et ne pas favoriser la propagation de flamme.

Avant la pose du parement, vérifiez que le câble encastré ne touche aucune arête métallique, qu’il ne peut pas être écrasé et que les courbes permettent un remplacement ultérieur. Une goulotte accessible peut être préférable en rénovation. Photographier les parcours avant fermeture facilite aussi la maintenance et permet à l’installateur de justifier ses choix auprès du client, d’un organisme de contrôle ou d’un assureur.

Cette vérification finale réduit les risques de court-circuit et d’incendie, tout en assurant le respect de la norme NF C 15-100. Pour compléter cette préparation par d’autres points de vigilance liés aux parois et réseaux techniques, consultez nos conseils pratiques sur l’isolation.

FAQ

Peut-on passer un câble électrique directement derrière du placo ?

Oui, dans certains cas, si le produit est un véritable câble gainé adapté au mode de pose et si le vide de construction ne présente aucun risque mécanique particulier. Des conducteurs isolés simples, souvent appelés fils électriques, doivent en revanche être installés dans une gaine ou un conduit.

La gaine ICTA est-elle toujours obligatoire dans une cloison placo ?

Elle n’est pas systématiquement exigée pour tous les câbles possédant déjà une enveloppe protectrice appropriée. Elle reste toutefois la solution habituelle pour protéger les conducteurs, faciliter leur remplacement et mieux maîtriser leur parcours dans la cloison.

Quels sont les risques d’un câble posé sans protection dans une cloison ?

Le câble peut être percé par une vis, coupé par le bord d’un montant métallique ou endommagé lors de travaux ultérieurs. Une détérioration de l’isolant peut provoquer un défaut électrique, un court-circuit, une électrisation ou un départ de feu.

Peut-on dissimuler un raccordement électrique derrière une plaque de plâtre ?

Un raccordement ne doit pas être abandonné librement et définitivement inaccessible dans la cloison. Il doit être réalisé avec un dispositif adapté, dans une boîte prévue à cet effet et accessible pour le contrôle ou la maintenance.

Comment vérifier une installation avant de refermer la cloison ?

Il faut identifier le type de câble, contrôler son parcours, ses rayons de courbure, ses fixations et sa protection au passage des montants. Des photographies cotées avant fermeture permettent également de retrouver les réseaux et de limiter les perçages accidentels.
