Calorifugeage tuyauterie chauffage : 5 zones prioritaires

Sur un réseau de chauffage, tout ne doit pas être traité avec la même urgence. Les priorités sont les tuyauteries nues situées dans les zones non chauffées, les conduites les plus chaudes, les boucles de retour, les passages exposés à l’humidité ou au froid et les organes singuliers encore dépourvus d’isolation.

Pas le temps de lire ?

• Traiter d’abord les canalisations nues situées hors des volumes chauffés, les tronçons très chauds et les points singuliers.
• Relever le diamètre, la température, l’humidité, l’exposition aux chocs et les contraintes d’accès avant de choisir l’isolant.
• Prévoir des solutions démontables autour des organes qui doivent rester accessibles pour l’exploitation.
• Le gain réel reste inconnu sans données sur le réseau, son temps de fonctionnement et l’état initial de l’isolation.
• Commencer par un relevé terrain avec photos, longueurs, diamètres et températures pour établir les priorités.

Quelles sont les cinq zones à calorifuger en premier ?

Un projet de calorifugeage tuyauterie chauffage commence par un relevé du réseau, pas par le choix d’un matériau. L’objectif est de repérer les surfaces chaudes inutiles, les ruptures d’isolation et les endroits où les conditions ambiantes accélèrent les pertes ou la dégradation des équipements.

Les cinq zones à examiner en priorité sont :

• Les canalisations nues dans les chaufferies, locaux techniques, sous-sols, combles et autres volumes non chauffés.
• Les départs les plus chauds, particulièrement lorsque leur parcours est long avant d’atteindre les émetteurs ou les équipements desservis.
• Les boucles de retour, souvent moins visibles mais maintenues en température pendant de longues périodes.
• Les passages extérieurs, humides ou soumis aux courants d’air, qui nécessitent aussi une protection adaptée contre les agressions ambiantes.
• Les points singuliers, notamment les coudes, supports, piquages, pompes, filtres, vannes et brides.

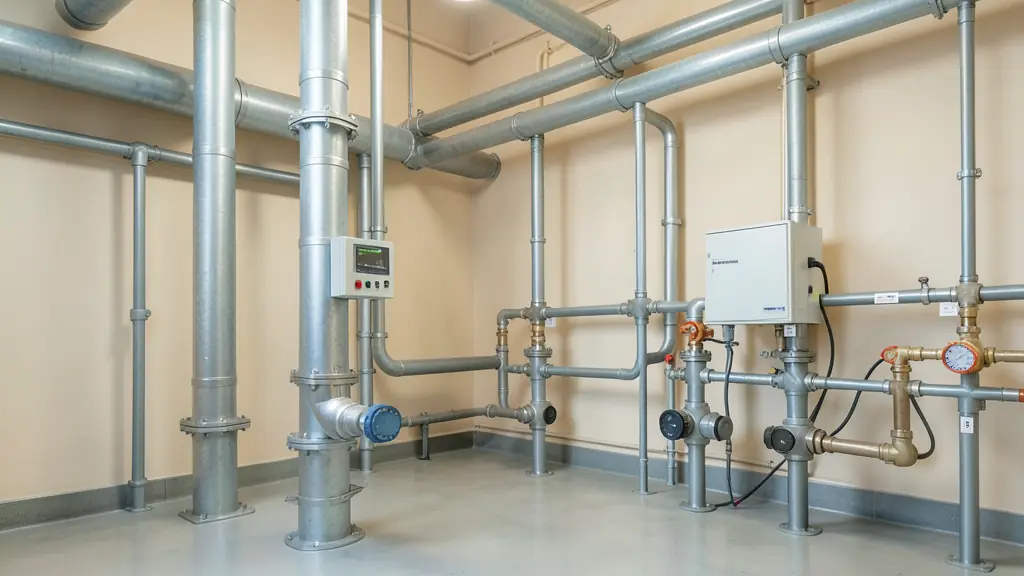

Pour effectuer un premier relevé, il suffit de suivre chaque circuit depuis la production jusqu’au retour. Il faut noter le diamètre apparent, l’état de l’isolation, la température de surface, l’environnement et les obstacles d’accès. Des photographies repérées sur un plan permettent ensuite de classer les interventions. Ce contrôle aide à identifier les tuyaux à isoler en priorité sans oublier les tronçons courts qui cumulent parfois plusieurs défauts.

Les températures de surface peuvent être relevées dans des conditions de fonctionnement comparables. Une canalisation nettement chaude au toucher signale une perte, mais cette observation ne remplace ni une mesure sécurisée ni une étude thermique. Les déperditions thermiques dépendent aussi du diamètre, de la température du fluide, de l’ambiance et de la durée de fonctionnement.

Le décret n° 2023-444 du 7 juin 2023 fixe une échéance au 1er janvier 2027 pour les installations entrant dans son champ d’application.

Cette échéance ne doit pas être généralisée à tous les réseaux sans vérifier la nature de l’installation et les conditions prévues par le texte. Le relevé doit enfin intégrer la maintenance du réseau : un isolant performant mais impossible à déposer autour d’un organe contrôlé régulièrement devient une contrainte d’exploitation.

Comment choisir le matériau et l’épaisseur adaptés au réseau ?

Le bon matériau dépend du fluide transporté, de sa température, de l’humidité ambiante, des exigences de réaction au feu, des risques de choc et de la finition attendue. Une solution adaptée à une conduite intérieure sèche ne convient pas automatiquement à un passage extérieur ou à un local soumis aux projections d’eau.

La méthode NF EN ISO 12241:2022 sert de référence pour calculer les transferts thermiques des équipements et installations industrielles isolés.

L’épaisseur de calorifuge ne doit donc pas être choisie uniquement selon l’espace disponible ou une habitude de chantier. Elle se calcule à partir du diamètre, de la température du fluide, de la température ambiante, de la conductivité déclarée du matériau et de l’objectif recherché. La méthode NF EN ISO 12241:2022 fournit le cadre de calcul, tandis que les fiches techniques des fabricants donnent les caractéristiques du produit dans ses conditions d’emploi.

Le choix d’un isolant pour tuyauterie doit également anticiper sa protection. Une enveloppe métallique, un revêtement adapté ou une finition étanche peut être nécessaire en présence d’humidité, de nettoyage, de chocs ou d’exposition extérieure. Pour cadrer cette décision, il est utile de comprendre le choix d’une classe de calorifugeage, puis de vérifier que la solution retenue correspond réellement au réseau concerné.

Comment traiter les coudes, vannes et brides sans gêner l’exploitation ?

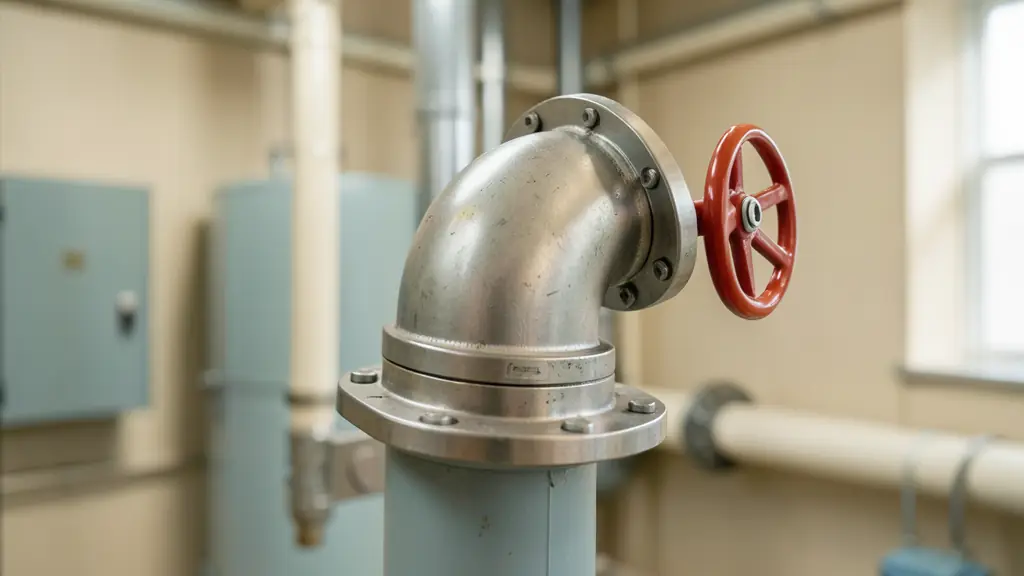

Une isolation continue ne signifie pas que tous les éléments doivent être enfermés définitivement. Les coudes, supports, piquages et pompes demandent des découpes précises. Les vannes et brides qui font l’objet de contrôles ou de démontages réguliers peuvent recevoir des matelas isolants démontables ou des capotages déposables.

Ces équipements limitent les pertes tout en préservant l’accès aux boulons, commandes, plaques d’identification et zones d’inspection. Leur remontage doit être simple et reproductible, faute de quoi l’isolation risque de ne pas être remise en place après une opération de maintenance.

Les défauts visibles à refuser lors de la pose sont notamment :

• Des jours entre deux coquilles ou entre un tronçon droit et un coude.
• Un pare-vapeur percé, mal collé ou interrompu autour d’un support.
• Des colliers et fixations qui compriment l’isolant pour tuyauterie.
• Une tôle ou une protection mécanique qui ne couvre pas complètement la zone exposée.
• Des commandes de vanne bloquées ou difficiles à manœuvrer.
• Des capotages impossibles à déposer sans détériorer les éléments voisins.
• Des points bas où l’eau peut s’accumuler sous la finition.

La qualité se joue souvent aux raccords. Un petit espace laissé nu autour d’une tige de vanne, d’un piquage ou d’un support crée une rupture thermique et peut fragiliser la finition alentour. Pour mieux préparer ces détails, il est possible de Découvrir nos conseils isolation consacrés aux réseaux et aux contraintes de chantier.

Comment contrôler la performance et la durabilité après la pose ?

La réception doit être menée réseau en fonctionnement lorsque les conditions de sécurité le permettent. Elle ne consiste pas seulement à vérifier l’aspect général : chaque changement de direction, arrêt de finition et organe démontable mérite un contrôle rapproché.

La liste de réception peut comprendre :

• La continuité de l’isolation sur les tronçons droits et les points singuliers.
• La fermeture des joints et l’étanchéité des finitions exposées à l’eau ou à l’humidité.
• L’absence d’isolant écrasé, déformé ou laissé apparent.
• L’identification lisible des réseaux, des sens de circulation et des organes.
• La libre manœuvre des vannes et brides, ainsi que l’accès aux filtres, pompes et instruments.
• La stabilité des capotages et des éléments démontables.
• La propreté du local après intervention, sans chutes, fixations ou protections abandonnées.

Après la réception, une inspection visuelle périodique permet de détecter les tôles déplacées, les joints ouverts, les traces d’humidité ou les matelas non remontés. Des températures de surface relevées aux mêmes emplacements et dans des conditions proches apportent un indicateur complémentaire. Le suivi des consommations peut également être utile, à condition de tenir compte de la météo, des horaires, de la production et des réglages du réseau.

Le gain réel reste incertain sans état initial comparable. Avant les travaux, il est donc pertinent de conserver des photographies, des relevés de température et des données de consommation suffisamment contextualisées. Ce dossier facilite l’évaluation de la performance, les réparations futures et la maintenance du réseau, tout en évitant que les accès indispensables soient progressivement condamnés par des reprises mal coordonnées.
