Calorifugeage classe 4 : comment choisir l'épaisseur sans erreur ?

Pas le temps de lire ?

• Le calorifugeage consiste à limiter les échanges thermiques entre une canalisation et son environnement au moyen d'un isolant protégé par une finition adaptée.
• La classe 4 correspond à un niveau minimal de performance thermique, et non à une épaisseur identique pour tous les tuyaux.
• L'épaisseur doit être déterminée selon le diamètre, la température du fluide, la conductivité de l'isolant et l'emplacement du réseau.
• Avant les travaux, il faut relever les réseaux concernés, traiter les vannes et brides, puis vérifier que l'isolation reste démontable pour la maintenance.

Qu'est-ce que le calorifugeage ?

Le calorifugeage consiste à isoler thermiquement les tuyauteries, les équipements et les réseaux qui transportent des fluides chauds ou froids. Il limite les échanges de chaleur avec l’air ambiant, afin de réduire les déperditions, de stabiliser la température du fluide et de protéger l’installation.

Sur un site industriel, cette intervention concerne notamment les conduites de chauffage, de vapeur ou d’eau chaude, mais aussi les vannes, brides et autres points singuliers. Une isolation des canalisations efficace doit rester continue, y compris dans les zones difficiles d’accès, tout en permettant les opérations de contrôle et de maintenance.

Repère réglementaire, 2027 : l’évolution annoncée du cadre du calorifugeage impose d’anticiper la mise en conformité des réseaux concernés.

Le calorifugeage classe 4 désigne un niveau de performance thermique déterminé notamment par l’épaisseur et la conductivité de l’isolant. Le choix ne peut donc pas reposer uniquement sur le diamètre du tube. Il faut également considérer la température du fluide, l’environnement du réseau, l’humidité éventuelle, les contraintes mécaniques et la finition protectrice.

Dans la perspective de l’obligation calorifugeage 2027, un relevé précis des réseaux permet de repérer les tronçons nus, les isolants dégradés et les accessoires non traités. Pour préparer cette vérification, il est utile de consulter les règles de calorifugeage applicables en 2027 avant de définir les épaisseurs et les priorités d’intervention.

Nos conseils pour isoler ses canalisations d'eau et de chauffage

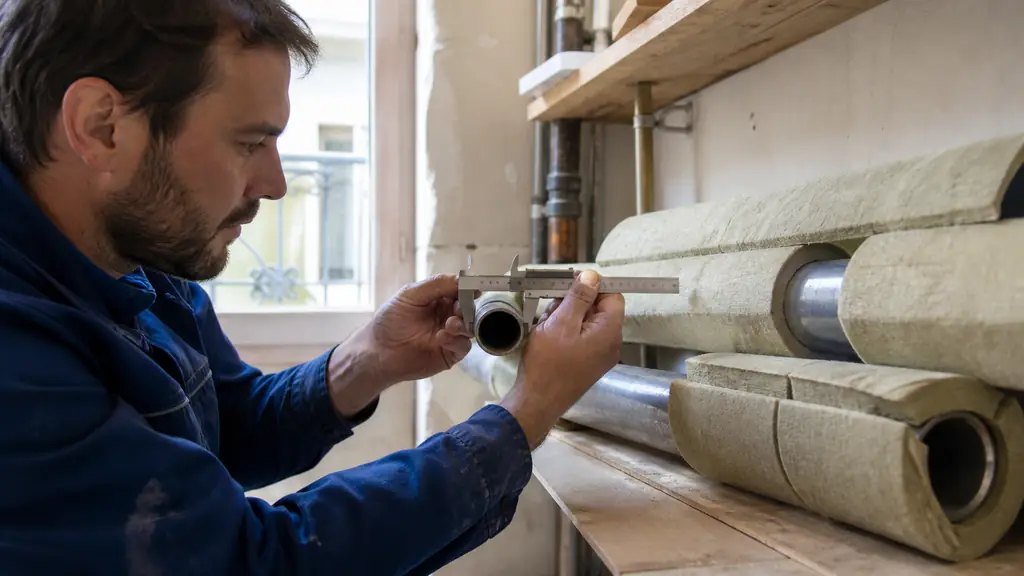

Commencez par relever le diamètre des conduites, la température de l’eau et les conditions autour du réseau. La bonne épaisseur de calorifuge dépend de cet ensemble, pas d’un choix standard appliqué à toutes les canalisations.

Sur le terrain, traitez en priorité les tuyaux chauds situés dans les locaux non chauffés, les passages exposés aux courants d’air et les portions dont l’isolant est absent ou détérioré. Contrôlez aussi les coudes, piquages, vannes et brides. Une enveloppe performante sur les parties droites perd une grande partie de son intérêt si ces points restent nus.

Le matériau doit être compatible avec la température du fluide, l’humidité ambiante et les risques de choc. Dans une chaufferie encombrée ou un atelier, prévoyez une finition protectrice résistante et des éléments démontables autour des organes entretenus régulièrement. Les raccords doivent rester soignés et continus, sans écrasement de l’isolant ni ouverture susceptible de laisser pénétrer l’eau.

Enfin, vérifiez les épaisseurs minimales et les prescriptions techniques applicables au projet avant la pose, notamment dans le cadre de l’évolution réglementaire du calorifugeage. Un repérage par réseau, accompagné de photos et d’un relevé des accès, facilite le chiffrage, limite les imprévus et permet d’organiser l’intervention sans compliquer l’exploitation quotidienne.

Comment isoler ses canalisations ?

Pour isoler des canalisations correctement, il faut poser un isolant compatible avec le fluide et l’environnement, puis assurer sa continuité sur les tubes comme sur les accessoires. Chaque tronçon doit atteindre la classe d'isolation thermique prévue, sans gêner les contrôles ni les opérations de maintenance.

La pose commence sur un support propre, sec et en bon état. Les coquilles ou manchons sont ajustés au diamètre extérieur de la conduite, puis assemblés sans espace entre les éléments. Les joints longitudinaux et transversaux doivent être fermés soigneusement. Sur un réseau froid, l’étanchéité de la barrière pare-vapeur demande une attention particulière afin d’éviter la pénétration d’humidité.

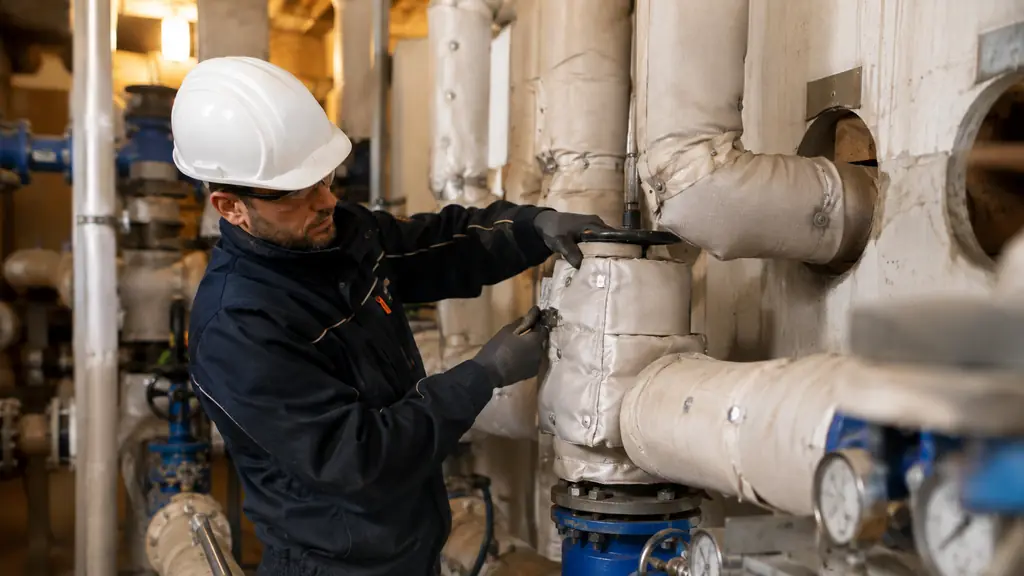

Les coudes, tés, brides et vannes nécessitent des découpes précises ou des protections démontables. Une vanne fréquemment manœuvrée doit rester accessible sans imposer la dépose de tout le calorifuge. Pour préparer les fournitures, commencez par identifier les tuyaux à isoler et choisir le manchon adapté.

Échéance à anticiper, 2027 : l’évolution réglementaire du calorifugeage doit être intégrée dès la préparation des travaux.

Après la pose, contrôlez visuellement les raccords, les extrémités et les traversées de paroi. La conformité aux épaisseurs minimales du DTU 45 ne suffit pas si l’isolant est écrasé, ouvert ou mal protégé contre les chocs. Une réception par zones facilite la correction des défauts avant la remise en service.

Quels sont les bons matériaux pour isoler ses canalisations ?

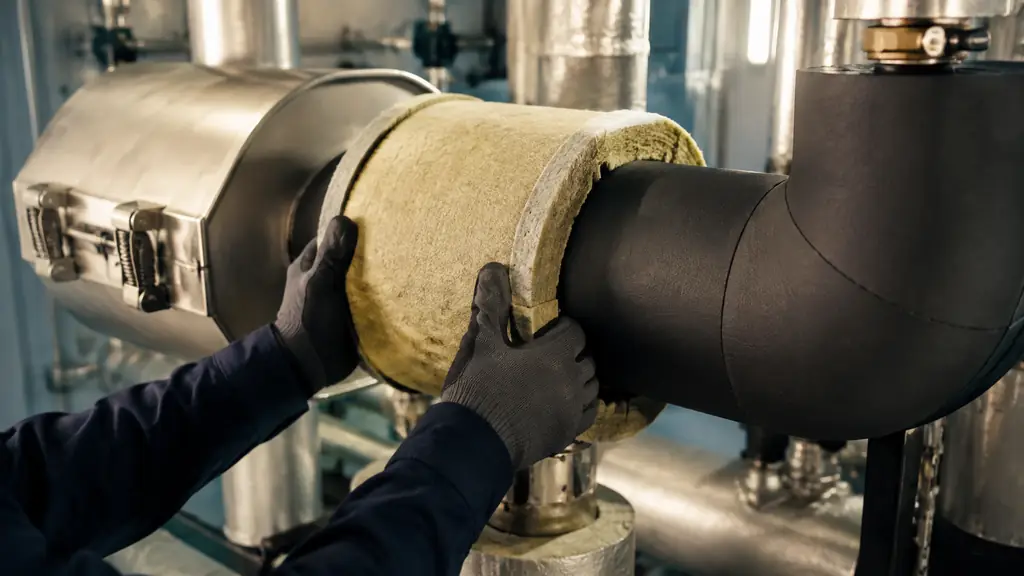

Les bons matériaux sont ceux qui résistent à la température du fluide et aux conditions réelles du local. La laine minérale convient couramment aux réseaux chauds, tandis que la mousse élastomère est particulièrement adaptée aux canalisations froides lorsqu’une barrière étanche à la vapeur est nécessaire.

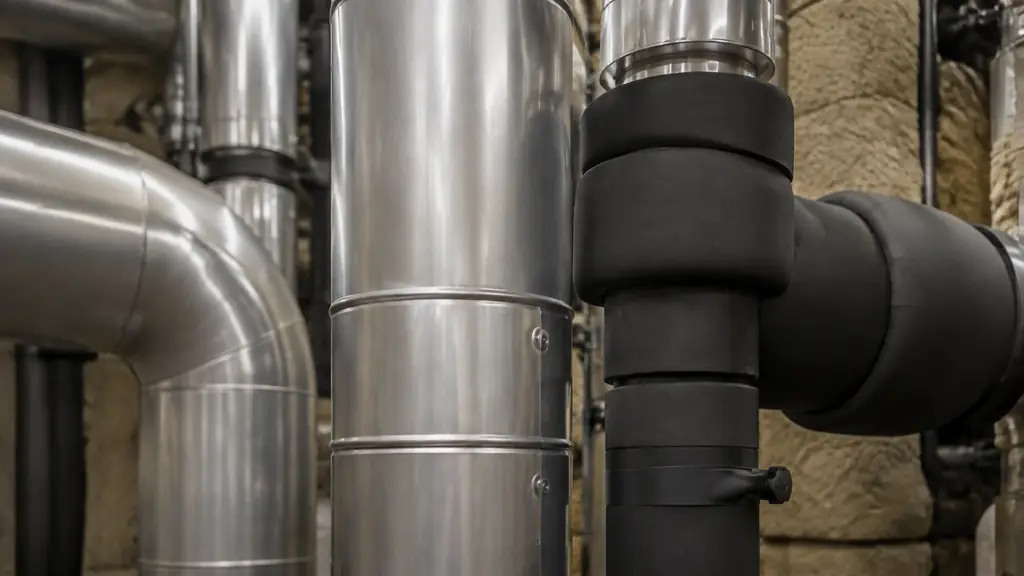

Dans une chaufferie sèche, des coquilles en laine minérale avec une finition aluminium offrent une solution robuste. Sur un réseau froid, la priorité change : les matériaux de calorifugeage doivent limiter la condensation, avec des joints continus autour des coudes, piquages et traversées.

La finition ne remplace pas l’isolant, mais elle conditionne sa tenue dans le temps. En atelier, l’aluminium protège mieux les zones exposées aux heurts, tandis qu’une enveloppe PVC peut convenir à certains espaces intérieurs moins sollicités. Pour comparer ces choix selon votre installation, vous pouvez découvrir nos conseils pratiques sur l’isolation technique.

FAQ

Qui est concerné par l'obligation de calorifugeage classe 4 ?

L'exigence prévue à partir du 1er janvier 2027 concerne notamment certains réseaux de distribution de chaleur et de froid situés hors des volumes chauffés ou refroidis des bâtiments. Son application exacte dépend du bâtiment, de l'emplacement du réseau et des éventuelles impossibilités techniques ou économiques prévues par les textes.

Quelle est exactement l'obligation d'une isolation de classe 4 minimale ?

Le réseau concerné doit atteindre une performance thermique au moins équivalente à la classe 4 selon la méthode de référence applicable. Cette exigence ne fixe pas une épaisseur universelle, car celle-ci varie avec le diamètre, la température et la conductivité déclarée du matériau.

Comment isoler correctement ses canalisations ?

Il faut d'abord relever les diamètres, températures, singularités et contraintes d'accès, puis dimensionner l'isolant avant la pose. Les raccords, coudes, vannes et brides doivent être traités sans empêcher les contrôles, les manoeuvres ni le démontage.

Qu'est-ce qu'un calcul itératif pour le calorifugeage ?

Un calcul itératif répète les opérations jusqu'à stabiliser les valeurs liées à l'épaisseur, à la température de surface et aux pertes thermiques. Il permet de vérifier qu'une solution atteint réellement la classe recherchée avec les caractéristiques du réseau et de l'isolant.
