Porte gaine technique : 7 critères pour choisir le bon modèle

Pas le temps de lire ?

• Une porte de gaine technique permet d’inspecter, d’entretenir et de sécuriser les réseaux dissimulés dans une gaine de bâtiment.
• La porte désigne l’ouvrant, le bloc-gaine associe généralement ouvrant et dormant, tandis qu’une façade peut couvrir une baie plus importante avec plusieurs éléments.
• Le classement non feu, EI15, EI30 ou EI60 doit correspondre aux exigences du bâtiment et au procès-verbal valable pour l’ensemble réellement posé.
• Le nombre de vantaux, l’imposte, le type de recouvrement et les charnières se choisissent selon la largeur de passage, l’encombrement et les besoins de maintenance.
• Le prix reste inconnu sans cotes, nature du support, finition et performances demandées : un relevé précis et une documentation technique sont nécessaires avant le devis.

Qu’est-ce qu’une porte de gaine technique ?

Une porte de gaine technique est un ouvrant qui permet d’accéder aux équipements techniques dissimulés dans une gaine, tout en empêchant leur accès aux personnes non autorisées. L’expression porte gaine technique désigne ainsi un élément à la fois fonctionnel, protecteur et intégré au bâtiment.

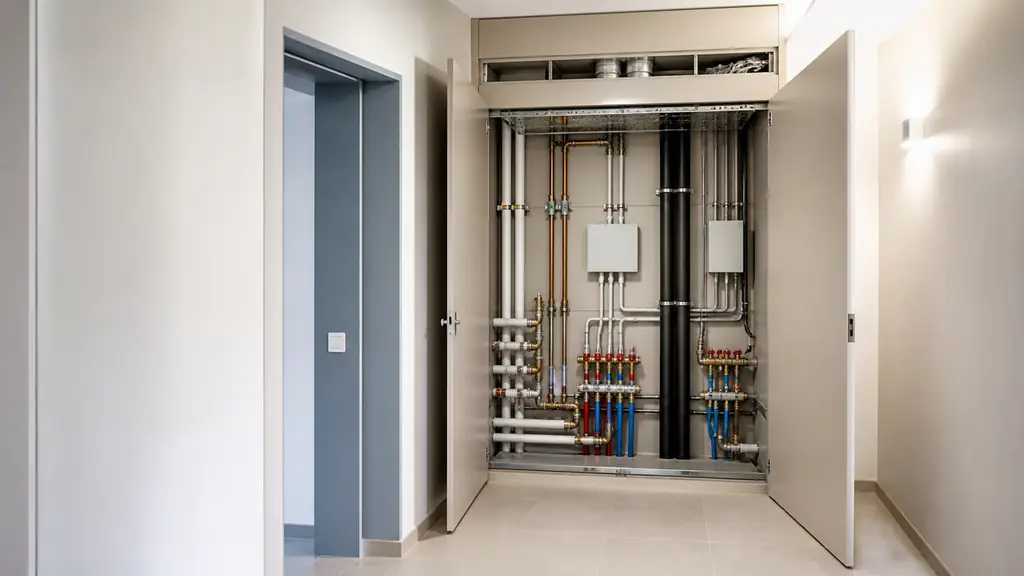

Le bloc-gaine technique comprend généralement la porte, son huisserie et les organes de fermeture. La façade de gaine technique correspond à l’ensemble visible qui habille l’ouverture. Elle peut comporter un ou deux vantaux, égaux ou inégaux, voire une imposte démontable pour atteindre des réseaux installés en hauteur. Plusieurs blocs accolés peuvent également former une façade filante.

Ce type d’accès se rencontre dans l’habitat collectif, chaque immeuble d’habitation comportant des réseaux à inspecter, mais aussi dans les ERP, les IGH, les bâtiments tertiaires et l’industrie. Il facilite les contrôles, les opérations de maintenance et les interventions sur les conduites, câbles, vannes ou compteurs. Son implantation doit rester cohérente avec la manière d’organiser et séparer les réseaux d’une gaine technique d’immeuble.

Selon la configuration, on choisira une porte en feuillure ou une porte de gaine en applique, avec recouvrement partiel ou total. La façade peut être non feu ou présenter une résistance au feu coupe-feu, par exemple EI15, EI30 ou EI60. Des performances acoustiques ou thermiques peuvent aussi être recherchées. En coursive extérieure ou en extérieur abrité, une ambiance humide et l’exposition aux UV imposent enfin des matériaux et une finition adaptés.

Quelle porte de gaine technique choisir selon le projet ?

La bonne porte de gaine technique est celle qui correspond au lieu de pose, aux exigences du bâtiment et aux besoins réels de maintenance. Il faut donc croiser environnement, résistance au feu, dimensions, mode d’ouverture et contraintes du support avant de retenir un bloc-gaine.

Dans un immeuble d’habitation, un ERP, un IGH, un bâtiment tertiaire ou industriel, le niveau attendu ne sera pas identique. Selon le projet, la façade de gaine technique pourra être non feu ou coupe-feu EI15, EI30 ou EI60, avec une performance acoustique ou thermique complémentaire. Le choix doit être confirmé par la fiche technique et, lorsque nécessaire, par le PV Efectis correspondant aux conditions de pose.

L’environnement compte tout autant. Une coursive extérieure ou un extérieur abrité soumis à une ambiance humide et à l’exposition aux UV demande un cadre imputrescible et une finition adaptée, comme le stratifié HPL. En intérieur, l’intégration au bâti peut orienter vers une porte en feuillure ou en applique, avec recouvrement partiel ou total.

Enfin, il faut vérifier le hors-tout, le passage utile et la cote de fabrication, sans oublier le débattement nécessaire devant les équipements techniques. Un vantail convient à un accès simple, tandis que deux vantaux, égaux ou inégaux, facilitent les interventions plus larges. Une imposte démontable ou une façade filante répond aux grandes hauteurs. En neuf comme en rénovation, le support et le calendrier déterminent aussi une pose à l’avancement ou après-coup. Cette réflexion rejoint celle qui consiste à dimensionner une gaine technique et limiter les nuisances sonores.

Résistance au feu et performances à comparer

La résistance au feu doit correspondre au risque identifié et aux exigences propres au bâtiment. Une façade non feu ne répond pas au même besoin qu’une porte coupe-feu EI30, tandis que les classements EI15, EI30 et EI60 indiquent des niveaux de protection distincts à valider pour chaque projet.

Une façade EI30 à un vantail et à deux sens de feu est associée au procès-verbal EFR-20-004454. Source : Efectis, 2020.

Dans un immeuble d’habitation, un ERP, un IGH ou un site industriel, il ne suffit pas de repérer la mention « coupe-feu » sur un catalogue. Le procès-verbal doit couvrir la configuration réellement posée : dimensions du bloc-gaine, huisserie, nombre de vantaux, sens d’exposition au feu, support et méthode de montage. Une modification apparemment mineure peut sortir la porte de gaine technique du domaine de validité annoncé.

La comparaison doit aussi porter sur les performances complémentaires. Une performance acoustique peut limiter la transmission des bruits provenant des équipements techniques. Une performance thermique ou une âme isolante peut être pertinente lorsque la gaine sépare des volumes soumis à des températures différentes.

Avant de retenir un modèle, il faut donc rapprocher le CCTP, la fiche technique et le PV correspondant. Cette vérification évite de choisir une façade de gaine technique performante sur le papier, mais inadaptée aux conditions réelles de pose et d’exploitation.

Les différentes configurations de portes et façades

La configuration dépend avant tout de la largeur d’accès nécessaire et de la disposition des équipements techniques. Un vantail suffit pour une intervention courante, tandis qu’une porte de gaine 2 vantaux libère un passage plus large sans imposer un ouvrant unique trop encombrant.

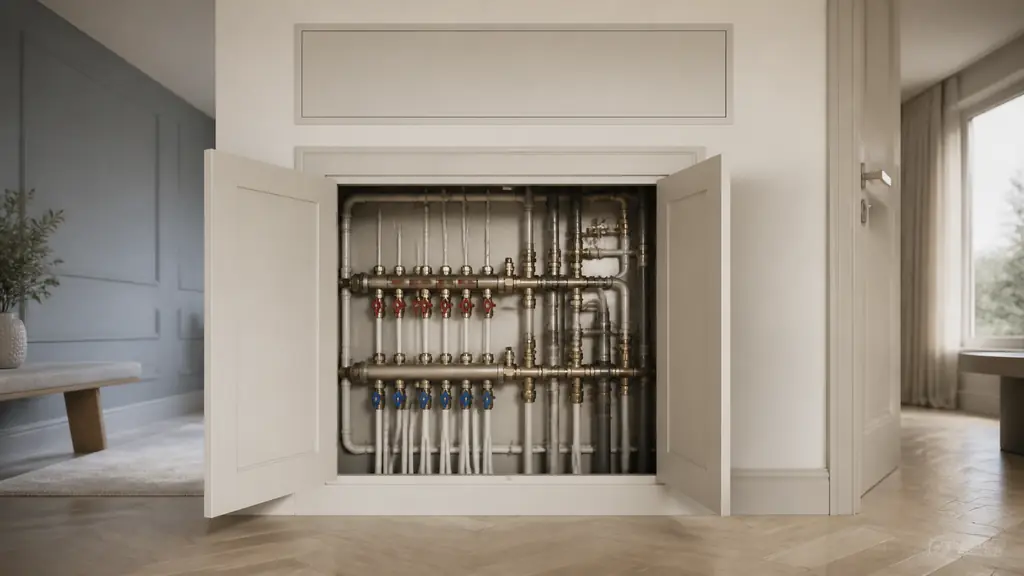

Sur une gaine technique de grande hauteur, l’imposte démontable évite de surdimensionner la porte utilisée au quotidien. Une façade toute hauteur rend au contraire l’ensemble du volume accessible. Dans une coursive ou un local comportant plusieurs réseaux voisins, la façade filante permet d’aligner les blocs-gaines tout en conservant des accès distincts.

Le mode d’intégration mérite la même attention. La porte en feuillure s’inscrit dans l’huisserie, alors que la porte en applique vient devant le cadre. Le recouvrement partiel laisse une partie de celui-ci visible, tandis que le recouvrement total offre un rendu plus uniforme. Ce choix doit rester compatible avec le débattement, le passage utile et les contraintes de pose.

Avant de valider la façade de gaine technique, il faut donc simuler les gestes de maintenance, notamment la dépose d’une vanne ou le passage d’un outillage. Pour mieux cadrer l’ensemble du projet, vous pouvez aussi découvrir nos conseils en isolation technique.

FAQ

Quelle différence existe entre une porte, un bloc-gaine et une façade de gaine technique ?

La porte correspond principalement à l’ouvrant donnant accès aux réseaux, alors que le bloc-gaine comprend généralement la porte, son dormant et ses équipements. La façade de gaine désigne une composition plus étendue, éventuellement toute hauteur, avec plusieurs vantaux, parties fixes ou impostes.

Faut-il choisir une porte de gaine non feu, EI15, EI30 ou EI60 ?

Le niveau doit être défini selon le type de bâtiment, l’emplacement de la gaine et les prescriptions de sécurité incendie du projet. Il faut contrôler le procès-verbal du produit, ses dimensions autorisées, son support et les conditions de pose, car le classement concerne un ensemble testé.

Comment choisir entre une pose en feuillure, en applique et avec recouvrement ?

Le choix dépend de la géométrie de la baie, du support, de l’aspect attendu et de la place disponible autour de l’ouverture. Les notions de recouvrement partiel ou total peuvent varier selon les fabricants, il convient donc de vérifier les coupes et plans de réservation avant commande.

Quand préférer des charnières invisibles, des paumelles ou une ouverture à 180° ?

Les charnières invisibles privilégient la discrétion, tandis que les paumelles offrent une conception simple et généralement accessible pour l’entretien. Une ouverture à 180° facilite le passage devant la gaine, sous réserve de disposer du dégagement nécessaire et de respecter la configuration certifiée.

Quelles finitions et performances complémentaires faut-il considérer ?

Les portes et façades peuvent être proposées en métal ou en bois, avec finition peinte, prépeinte ou adaptée à un extérieur abrité selon les gammes. Une performance acoustique ou thermique devient pertinente près d’un local sensible, d’une circulation occupée ou entre deux volumes aux conditions différentes, à condition qu’elle soit documentée pour le bloc complet.
