Gaine technique immeuble : comment séparer les réseaux et choisir la bonne section ?

Pas le temps de lire ?

• L’électricité et la plomberie peuvent occuper une même gaine technique uniquement si leur implantation, leur séparation et leurs protections respectent les exigences applicables au bâtiment.
• La section ne se choisit pas avec une dimension standard : elle dépend du nombre de réseaux, de leur diamètre, de l’isolation, des distances à conserver et de l’accès nécessaire à la maintenance.
• Chaque traversée de plancher doit préserver la continuité de la protection contre la propagation du feu, avec un calfeutrement adapté aux réseaux présents.
• Les parois, portes et trappes doivent être choisies selon le classement du bâtiment, le niveau de résistance au feu requis et les contraintes d’exploitation.

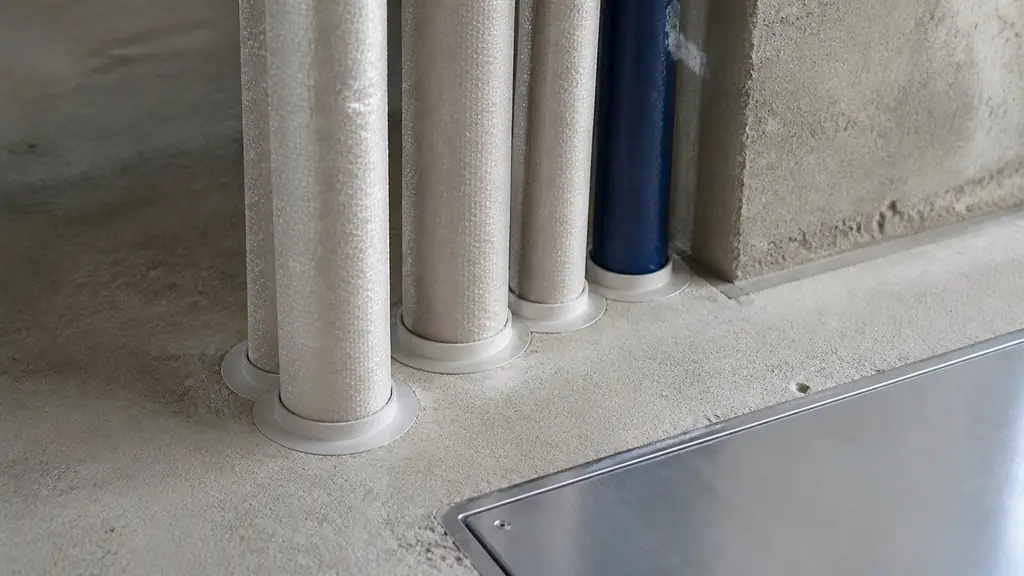

Recoupement de gaine obligatoire au niveau du planche

Le recoupement est obligatoire lorsqu’une gaine traverse un plancher participant à la séparation incendie du bâtiment. Il doit fermer les passages autour des réseaux afin que la gaine technique immeuble ne facilite pas la propagation des fumées et des flammes d’un niveau à l’autre.

« Une traversée de plancher ne doit jamais créer un passage libre pour les fumées et les flammes. » Campbell Courcelle, Calorifuge Franche-Comté, août 2026.

Sur le chantier, chaque pénétration doit être examinée séparément : tuyauterie, câble, conduit ou espace résiduel. Le système de calfeutrement se choisit selon le support, le réseau traversant et la performance attendue. Pour les interstices adaptés à cette solution, il convient de choisir et poser une tresse coupe-feu sans laisser de vide susceptible de compromettre le recoupement.

La section gaine technique doit donc prévoir la place nécessaire aux réseaux, à leur isolation et aux dispositifs coupe-feu, sans tassement ni découpe improvisée. La trappe de gaine technique demande la même vigilance : son implantation ne doit ni affaiblir la séparation ni bloquer les opérations de contrôle. Avant fermeture, une inspection visuelle des pénétrations et des finitions permet de repérer les oublis, particulièrement fréquents après l’ajout tardif d’un câble ou d’une canalisation.

Gaine technique et classement des bâtiments

Le classement du bâtiment détermine les exigences à intégrer dès la conception de la gaine technique. Une solution adaptée à un immeuble collectif d’habitation ne peut pas être transposée automatiquement à un ERP ou à un bâtiment industriel.

« Le classement du bâtiment doit être identifié avant de dimensionner la gaine, car il conditionne l’organisation des réseaux, leur accessibilité et les protections à prévoir. » Campbell Courcelle, Calorifuge Franche-Comté, août 2026.

Sur le terrain, cette vérification évite de découvrir trop tard qu’une gaine est insuffisante, mal positionnée ou incompatible avec les contraintes d’exploitation. Elle aide notamment à cadrer la séparation électricité plomberie, le cheminement des conduits, la protection des isolants et l’accès aux organes nécessitant une inspection ou une intervention régulière.

Le classement ne suffit toutefois pas à fixer la section de la gaine. Il faut aussi inventorier les réseaux présents, leurs diamètres, leur calorifuge, leurs distances de pose et les futurs besoins de maintenance. Des étiquettes de gaine technique clairement visibles facilitent ensuite le repérage, surtout dans un immeuble collectif comportant plusieurs colonnes et niveaux.

Avant de retenir une section, le bon réflexe consiste donc à croiser la destination du bâtiment avec les plans techniques et les conditions réelles d’accès. Cette préparation limite les croisements difficiles, les isolations comprimées et les modifications improvisées lors de la pose.

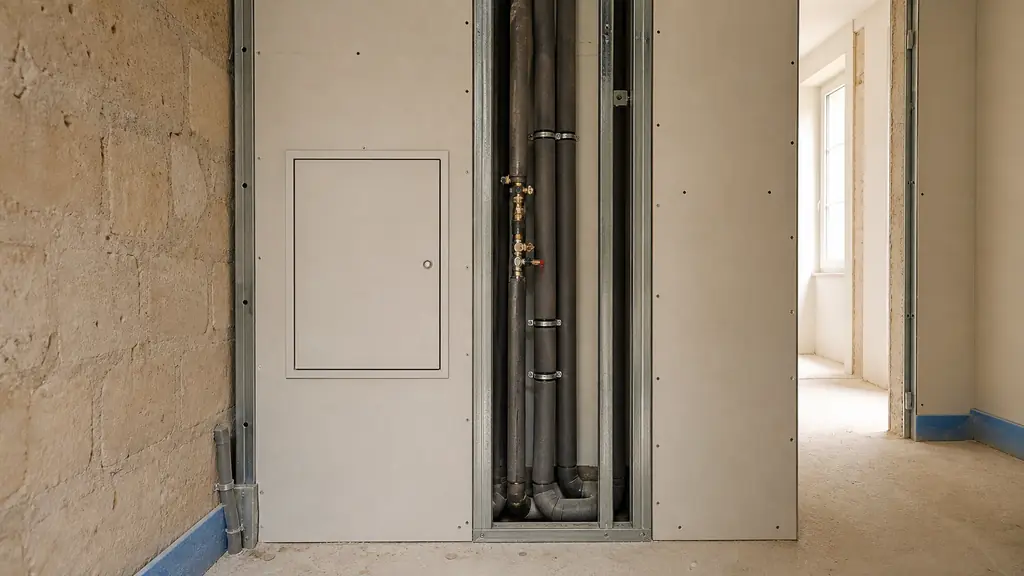

Solutions courantes pour les parois de gaines technique

Les parois de gaines techniques sont couramment réalisées en maçonnerie, en plaques sur ossature ou avec des panneaux techniques adaptés. Le choix dépend surtout de la résistance attendue, de l’espace disponible, de l’ambiance du local et de la nécessité d’accéder aux réseaux.

La maçonnerie convient aux zones exposées aux chocs et aux configurations demandant une paroi robuste. Les plaques sur ossature facilitent la réalisation d’une gaine compacte et le passage des installations, à condition de respecter le système complet prévu. Les panneaux démontables sont utiles autour des équipements à contrôler, mais leurs fixations et leurs joints doivent rester durables.

Aucune paroi ne doit être choisie isolément. Il faut considérer les traversées, les trappes, le calorifuge des conduites et le recoupement coupe-feu comme un ensemble cohérent. Une plaque performante perd son intérêt si une ouverture est mal traitée ou si une intervention ultérieure détériore les joints.

Avant de fermer la gaine, il reste indispensable de vérifier la place réservée aux isolants et aux opérations d’entretien. Le guide pour dimensionner une gaine technique et limiter le bruit aide à intégrer ces contraintes sans créer une paroi difficile à déposer ou des réseaux trop serrés.

Solutions génériques pour les portes et trappes

Les portes et trappes doivent permettre l’accès aux réseaux sans réduire la protection ni la stabilité de la gaine. Leur choix dépend de la paroi, de la fréquence des interventions, de l’encombrement intérieur et des exigences applicables au bâtiment.

Une trappe de visite convient pour contrôler une vanne, un raccord ou un point de mesure. Une porte de gaine est préférable lorsque l’entretien demande une ouverture plus large ou le remplacement d’un équipement. Dans les deux cas, le cadre, l’ouvrant, les joints et les fixations doivent former un système compatible avec la paroi de gaine technique, plutôt qu’un assemblage improvisé sur le chantier.

L’emplacement mérite autant d’attention que le modèle retenu. L’ouverture doit donner un accès direct aux organes concernés, sans obliger le technicien à déposer le calorifuge ni à contourner des câbles. Il faut également vérifier le débattement, la fermeture complète et l’absence de réseau susceptible de gêner l’ouvrant. Pour préparer ces points avec une vision globale, vous pouvez consulter nos conseils sur l’isolation technique.

Enfin, chaque porte ou trappe doit rester repérable et contrôlable après les finitions. Une identification claire des réseaux présents, associée à une fermeture propre et durable, facilite la maintenance dans un immeuble collectif. Avant réception, un essai d’ouverture permet de détecter un cadre déformé, un joint pincé ou un accès devenu trop étroit.

FAQ

Peut-on faire passer l’électricité et la plomberie dans la même gaine technique d’immeuble ?

Oui, sous certaines conditions de séparation, de cheminement et de protection des réseaux. La faisabilité doit être validée selon la destination du bâtiment, les risques de fuite, les distances nécessaires et les règles propres à chaque installation.

Quelles normes respecter pour poser une gaine technique dans un immeuble ?

Les règles dépendent des réseaux intégrés, du classement du bâtiment et des exigences de sécurité incendie, d’électricité, de plomberie et de ventilation. Le dossier doit donc être vérifié à partir des textes en vigueur et des prescriptions du bureau de contrôle ou du maître d’œuvre.

Quelle section choisir pour une gaine technique d’immeuble ?

Il n’existe pas de section universelle adaptée à tous les immeubles. Il faut additionner l’encombrement réel des conduites, câbles, isolants et supports, puis prévoir les espacements, les changements de direction et un accès suffisant pour l’entretien.

Comment choisir un système de gaine technique selon l’usage ?

Le choix repose sur la nature des réseaux, la température, l’humidité, les performances acoustiques et incendie attendues ainsi que la fréquence de maintenance. Une gaine visitable, démontable ou équipée de trappes adaptées sera souvent préférable lorsque des organes doivent rester accessibles.
