Façade de gaine technique : comment choisir sans gêner la maintenance ?

Pas le temps de lire ?

• Une façade de gaine technique est une menuiserie qui ferme une gaine tout en donnant accès aux réseaux d’eau, de gaz ou à d’autres équipements.
• Elle sert aux visites occasionnelles et aux opérations de maintenance, mais elle n’est pas conçue pour le passage des personnes.
• Le choix entre un modèle non-feu, EI15, EI30 ou EI60 dépend des performances exigées et des justificatifs disponibles pour la configuration retenue.
• Le nombre de vantaux, le type de recouvrement et l’angle d’ouverture doivent préserver l’accès aux équipements sans encombrer les circulations.
• Les performances acoustiques, thermiques et esthétiques sont à préciser selon l’emplacement de la gaine et les contraintes du bâtiment.

Qu’est-ce qu’une façade de gaine technique ?

Une façade de gaine technique est un ouvrage de menuiserie qui ferme une gaine tout en permettant l’accès occasionnel aux équipements techniques qu’elle contient, notamment les réseaux d’eau et de gaz. Contrairement à une porte de circulation, elle n’est pas destinée au passage des personnes.

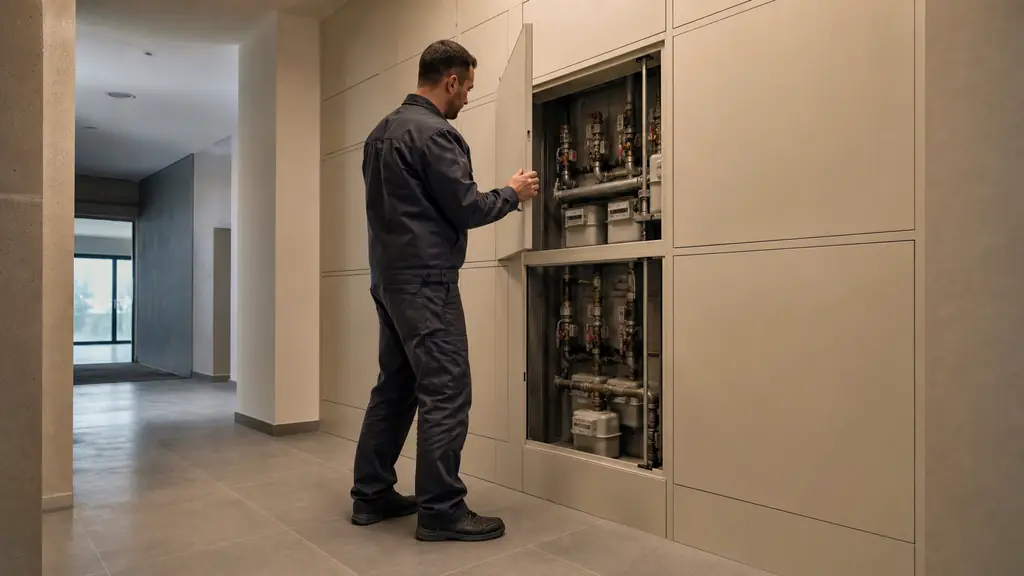

La porte de gaine technique désigne plus précisément le vantail mobile que le technicien ouvre pour contrôler un compteur, manœuvrer une vanne ou réaliser une opération de maintenance. Elle s’inscrit dans une huisserie ou un cadre, avec un système de fermeture adapté à l’installation et au niveau de sécurité attendu.

Le bloc-gaine correspond à l’ensemble prêt à poser, composé du cadre et d’un ou plusieurs vantaux. Selon la largeur de la réservation et la disposition des réseaux, plusieurs blocs-gaines peuvent être juxtaposés pour créer une façade de gaine filante. Cette configuration offre des accès distincts le long d’une gaine étendue, sans transformer l’ensemble en zone de passage.

Dans un logement collectif, un ERP ou un IGH, la façade peut aussi répondre à des exigences particulières. Une façade EI60, par exemple, présente une résistance au feu correspondant à son classement, sous réserve de respecter la configuration validée et les conditions de pose. Pour aller plus loin, il est utile de comparer les critères de choix d’une porte de gaine technique, notamment l’accès, le nombre de vantaux et les performances requises.

À quoi sert une façade de gaine technique ?

Une façade de gaine technique sert à fermer et sécuriser les réseaux tout en maintenant un accès simple pour les visites occasionnelles et les opérations de maintenance. Elle permet au technicien d’atteindre une vanne, un compteur d’eau ou de gaz, sans démonter l’habillage ni dégrader les finitions.

Dans un logement collectif, un ERP ou un IGH, le bloc-gaine protège aussi les équipements techniques contre les manipulations non autorisées. Son vantail doit s’ouvrir suffisamment pour faciliter les contrôles et les interventions, y compris lorsque la gaine est étroite. Sur une façade de gaine filante, la répartition des accès évite d’ouvrir une zone plus importante que nécessaire.

Selon le modèle retenu, la façade peut également contribuer à limiter la propagation du feu. Les classements EI15, EI30 ou EI60 correspondent à des niveaux précis de résistance au feu, qui doivent être confirmés par un procès-verbal de classement et respectés lors de la pose. Certaines références apportent aussi une performance acoustique ou thermique, utile pour réduire les nuisances sonores et les échanges de chaleur autour des réseaux.

Enfin, la porte de gaine technique doit rester discrète dans son environnement. Huisserie recouverte, charnières invisibles, parement prépeint ou finition adaptée permettent une intégration propre. En coursive extérieure ou en extérieur abrité, les matériaux et le ferrage doivent aussi résister à l’humidité et aux UV. Pour replacer ce choix dans une approche globale, vous pouvez découvrir nos conseils sur l’isolation technique.

Quelles performances choisir : non-feu, EI15, EI30 ou EI60 ?

Le niveau doit correspondre à la performance réellement demandée pour le bâtiment et l’emplacement de la gaine technique. Un bloc-gaine non classé convient lorsqu’aucune résistance au feu n’est requise, tandis que les versions EI15, EI30 ou EI60 répondent à des niveaux croissants, à confirmer dans les documents du projet.

Les gammes disponibles s’étendent du modèle sans performance feu aux façades EI15, EI30 et EI60. JELD-WEN présente notamment des façades EI30 ou EI60 fabriquées en France (documentation produit non datée).

Le choix d’une façade coupe-feu ne doit pas reposer uniquement sur l’intitulé commercial. Il faut vérifier le procès-verbal de classement et s’assurer que la configuration prévue est couverte : dimensions, nombre de vantaux, huisserie, sens de pose, quincaillerie et éventuelle imposte démontable. Une façade de gaine filante obtenue par juxtaposition de plusieurs blocs doit également respecter le montage validé.

Pour un logement collectif, un ERP ou un IGH, l’exigence applicable doit être définie par les pièces du projet, sans déduire automatiquement un classement à partir du seul type de bâtiment. En cas de dimensions, de support ou de pose atypiques, un avis de chantier peut compléter l’analyse. Si une performance acoustique ou thermique est aussi attendue, demandez le rapport d’essai acoustique ou la note de calcul thermique correspondante, sans considérer qu’un classement EI garantit ces propriétés.

Les principales configurations de portes et de façades

Une façade de gaine technique peut recevoir un ou deux vantaux, égaux ou inégaux, avec éventuellement une imposte démontable. Le bon choix dépend surtout de la largeur utile, de l’encombrement disponible à l’ouverture et des équipements techniques à atteindre.

Un vantail unique convient à un accès ciblé, comparable à une trappe de visite technique de grande dimension. Deux vantaux facilitent les interventions sur une gaine plus large. Des vantaux inégaux permettent d’utiliser le plus petit pour les contrôles courants, puis d’ouvrir l’ensemble lorsqu’un remplacement exige davantage de passage. L’imposte démontable libère ponctuellement la hauteur sans imposer une porte démesurée.

Lorsque la gaine technique se prolonge sur plusieurs travées, plusieurs blocs-gaines accolés forment une façade de gaine filante. Chaque porte de gaine technique dessert alors une zone précise. La pose peut s’effectuer en feuillure ou en applique, avec recouvrement partiel ou total de l’huisserie. Le recouvrement influence la finition visible, mais aussi les cotes de réservation. Il faut donc dimensionner la gaine technique et limiter le bruit dès la préparation des plans.

Le ferrage conditionne enfin le confort de maintenance. Les charnières invisibles privilégient une façade discrète, tandis que les paumelles à 180° et les charnières encastrées à 180° dégagent davantage l’accès. Ce point devient déterminant dans un couloir étroit ou devant une vanne placée près du cadre.

FAQ

Quelle différence entre une façade de gaine, un bloc-gaine et une porte de gaine technique ?

La porte désigne principalement le vantail ouvrant, tandis que le bloc-gaine comprend la porte et son bâti. Une façade de gaine peut réunir plusieurs blocs juxtaposés, avec éventuellement une imposte, afin de fermer une ouverture technique plus importante.

Quels équipements peut-on visiter derrière une façade de gaine technique ?

Elle peut donner accès à des canalisations d’eau ou de gaz, des organes de coupure, des compteurs et différents réseaux du bâtiment. Les dimensions et les ouvrants doivent permettre le contrôle et le remplacement des équipements prévus.

Une façade de gaine technique permet-elle le passage d’une personne ?

Non, elle est destinée à la visite occasionnelle des équipements et non à la circulation des personnes. Si un accès humain est nécessaire, l’ouverture doit être étudiée comme un accès technique spécifique avec des dimensions et des protections adaptées.

Comment choisir entre une façade non-feu, EI15, EI30 et EI60 ?

Un modèle non-feu ne revendique pas de classement de résistance au feu, tandis que les niveaux EI15, EI30 et EI60 correspondent à des durées de performance attestées dans des conditions d’essai définies. Le choix doit reposer sur les exigences du projet et sur des procès-verbaux, rapports d’essais, avis de chantier ou notes de calcul applicables à la configuration réelle.

Faut-il choisir un ou deux vantaux pour une façade de gaine ?

Un vantail convient généralement aux ouvertures limitées et simples à dégager. Deux vantaux, égaux ou inégaux, facilitent l’accès aux gaines larges, mais leur débattement, leur ordre d’ouverture et l’espace disponible devant la façade doivent être vérifiés.
