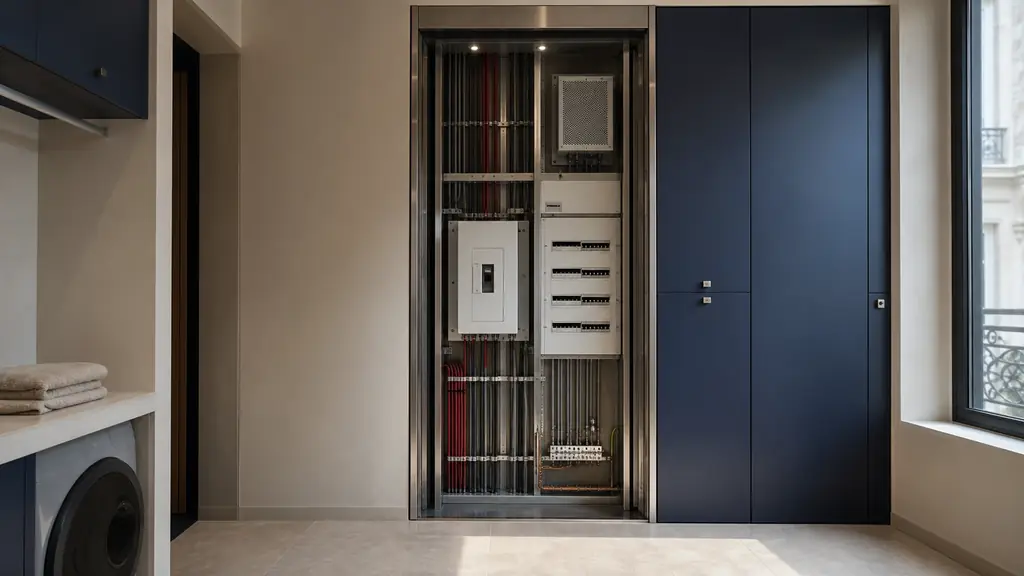

Gaine technique électrique : que doit-elle contenir pour être conforme ?

Pas le temps de lire ?

• La gaine technique électrique regroupe les arrivées, les protections et les départs des réseaux électriques et de communication du logement.
• La GTL désigne l'organisation des équipements, tandis que la goulotte est un élément matériel installé dans le volume réservé appelé ETEL.
• Elle peut accueillir le disjoncteur d'abonné, le tableau de répartition, le coffret de communication, le compteur et les équipements VDI.
• Son implantation doit préserver l'accessibilité, la séparation des réseaux et la possibilité d'intervenir sans démonter des aménagements fixes.
• Elle est requise dans le neuf et dans certaines rénovations importantes, mais reste utile dans l'ancien pour sécuriser et faire évoluer l'installation.

Gaine technique électrique : de quoi parle-t-on exactement ?

La gaine technique électrique désigne l’ensemble organisé qui centralise les arrivées et les départs des réseaux électriques et de communication d’un logement. On parle aussi de GTL, pour Gaine Technique de Logement, de gaine GTL ou, lorsque l’on vise son enveloppe physique, de goulotte GTL.

Elle regroupe notamment le tableau électrique, aussi appelé tableau de répartition, le panneau de contrôle avec le compteur électrique et le disjoncteur de branchement, ainsi que le coffret de communication ou coffret VDI. Elle permet ainsi d’ordonner le courant fort et le courant faible, comme la fibre optique, les prises RJ45 ou le réseau coaxial, tout en maintenant les équipements accessibles pour la coupure, le contrôle et la maintenance.

Une distinction est toutefois essentielle. L’ETEL, ou Espace Technique Électrique du Logement, correspond au volume réservé à ces installations. La GTL désigne l’équipement installé dans ce volume, par exemple une goulotte apparente, un bac d’encastrement ou une réalisation adaptée au bâtiment. Certaines présentations emploient pourtant GTL et ETEL comme des synonymes, ce qui entretient une confusion entre l’espace disponible et la goulotte physique.

Cette nuance doit être intégrée dès la préparation du chantier, notamment pour choisir les dimensions d’une gaine technique. Elle facilite une implantation cohérente avec la NF C 15-100, sans gêner l’accès aux protections ni le passage séparé des différents réseaux.

À quoi sert une GTL dans un logement ?

La GTL sert à centraliser, organiser et protéger les réseaux électriques et de communication du logement. Installée dans l’ETEL, elle rend les équipements rapidement accessibles pour couper le courant, contrôler une protection ou intervenir lors d’un dépannage.

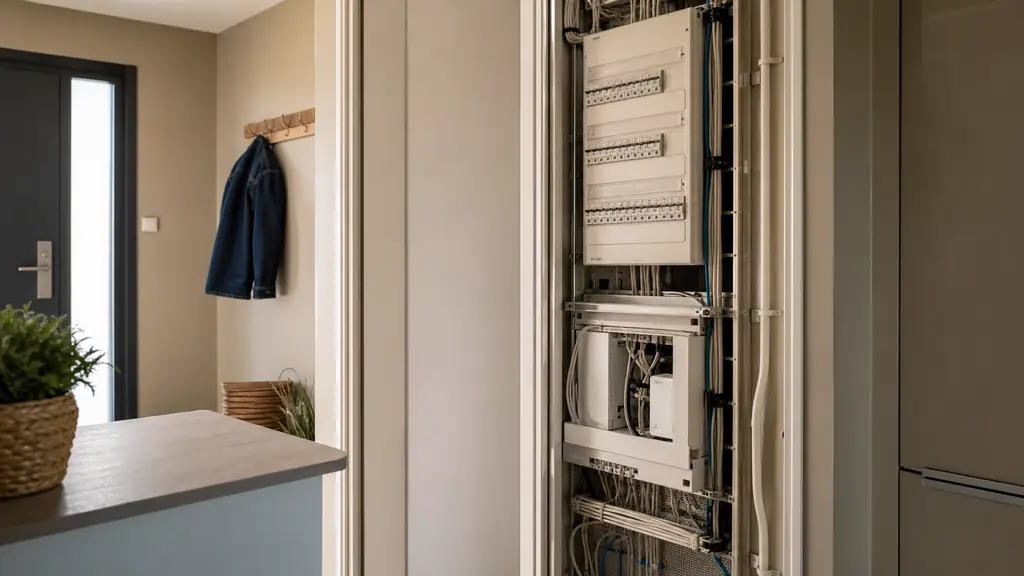

Concrètement, la Gaine Technique de Logement rassemble le tableau électrique, le panneau de contrôle et le coffret de communication. Les câbles de courant fort et de courant faible y suivent des cheminements distincts, grâce à des compartiments séparés ou au maintien des conducteurs de puissance dans leurs gaines ICTA. Cette organisation limite les câbles dispersés, les dommages accidentels et les interventions difficiles.

La goulotte GTL protège aussi l’installation derrière ses cloisons et ses couvercles. Elle facilite l’identification des circuits, l’accès au disjoncteur de branchement, aux interrupteurs différentiels et aux départs du tableau de répartition. Côté communication, elle permet de retrouver au même endroit le DTI, la fibre optique, les prises RJ45 ou le répartiteur TV. La maintenance devient ainsi plus rapide et plus propre.

Enfin, une gaine technique électrique bien dimensionnée laisse de la place pour ajouter ultérieurement un circuit, un équipement connecté ou une nouvelle liaison Ethernet. Cette évolutivité évite de reprendre toute l’installation et contribue au respect de la NF C 15-100. Pour prolonger cette logique de protection et de performance dans le bâtiment, vous pouvez aussi découvrir nos conseils en isolation technique.

Quels équipements doit contenir la gaine technique de logement ?

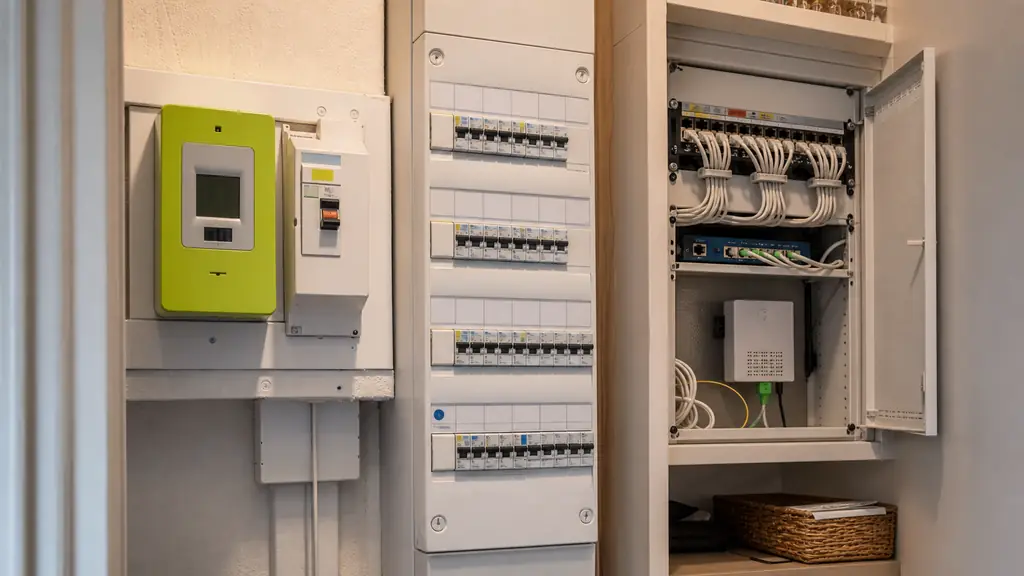

La Gaine Technique de Logement doit réunir le panneau de contrôle, le tableau de répartition, le coffret de communication et les prises modulaires prévues. Lorsque le comptage est installé dans le logement, elle accueille également le compteur électrique, notamment le compteur Linky, et le disjoncteur d’abonné.

Le panneau de contrôle reçoit le compteur et le disjoncteur de branchement, qui assure la coupure générale. Le tableau électrique distribue ensuite le courant fort vers les différents circuits, avec les interrupteurs différentiels et les disjoncteurs adaptés. Son organisation doit rester lisible et laisser les protections accessibles.

Le coffret de communication regroupe le courant faible. Selon l’installation, il peut contenir le DTI, le dispositif de terminaison intérieure optique pour la fibre optique, des prises RJ45 destinées au réseau Ethernet et un répartiteur TV pour les liaisons coaxiales.

Tous ces éléments doivent tenir dans l’ETEL sans croisement désordonné des réseaux. Une cloison de séparation ou le maintien des câbles de puissance dans leurs gaines ICTA évite le mélange entre courant fort et courant faible. Avant l’achat, il faut donc vérifier le nombre de rangées, l’espace disponible et les extensions futures pour choisir une GTL Legrand adaptée au tableau, dans le respect de la NF C 15-100.

La GTL est-elle obligatoire en neuf et en rénovation ?

Oui, la GTL est obligatoire dans les logements neufs ainsi que lors d’une rénovation électrique totale. Elle s’impose également dans une réhabilitation avec redistribution des cloisons, car l’installation doit alors être organisée dans un ETEL conforme à la NF C 15-100.

Depuis le 27 novembre 2015, l’obligation dans le neuf s’apprécie selon la date de dépôt du permis de construire. Référence : NF C 15-100.

Dans l’ancien, la Gaine Technique de Logement reste facultative lorsque les travaux se limitent au remplacement de quelques circuits, protections ou équipements. Elle demeure toutefois vivement conseillée dès que le tableau électrique est repris en profondeur. Une gaine GTL permet alors de regrouper proprement le panneau de contrôle, le tableau de répartition et le coffret de communication, tout en séparant courant fort et courant faible.

Le projet doit être examiné dans son ensemble. Si la rénovation conduit à redistribuer les pièces, déplacer le compteur électrique ou reconstruire l’installation, prévoir l’Espace Technique Électrique du Logement dès les plans évite les adaptations improvisées. Les parties relevant du branchement doivent aussi tenir compte de la NF C 14-100 et des prescriptions du gestionnaire de réseau.

Lorsqu’une attestation Consuel est nécessaire, l’absence de GTL dans un cas où elle est obligatoire, ou une gaine technique électrique non conforme, peut entraîner un refus d’attestation et retarder la mise en service. Même lorsqu’elle n’est pas imposée, son installation améliore l’accessibilité, la maintenance et l’évolution future des circuits.

FAQ

Quelle différence existe-t-il entre une GTL, une goulotte et un ETEL ?

La GTL correspond à l'organisation des équipements électriques et de communication du logement. La goulotte est une solution physique de cheminement, tandis que l'ETEL est le volume réservé à ces équipements et à leurs canalisations.

Peut-on installer une gaine technique électrique dans un placard ?

Une installation dans un placard peut être envisageable si l'espace reste dédié, accessible et compatible avec les exigences applicables. Aucun rangement, obstacle ou aménagement ne doit gêner l'accès aux dispositifs de coupure et aux tableaux.

La gaine technique de logement doit-elle contenir le compteur électrique ?

Le compteur est intégré à la GTL lorsqu'il se trouve à l'intérieur du logement. Lorsqu'il est installé en limite de propriété ou dans une partie commune, la GTL regroupe surtout le dispositif de coupure, les tableaux et les réseaux de communication.

Une GTL est-elle obligatoire lors d'une rénovation électrique ?

Elle n'est généralement pas imposée pour une rénovation partielle d'un logement ancien. Elle devient toutefois nécessaire lors d'une rénovation totale ou d'une réhabilitation avec redistribution importante des cloisons, selon la portée réelle des travaux.
