Calorifugeage des tuyaux : 7 défauts coûteux à éviter

Un calorifuge coûteux n’est pas forcément un calorifuge absent. Les pertes proviennent souvent de détails visibles, comme une vanne laissée nue, un joint ouvert, un isolant humide ou une finition détériorée. Une inspection méthodique permet de repérer ces défauts avant de réparer ou de remplacer l’ensemble de l’isolation.

Pas le temps de lire ?

• Les tronçons chauds non isolés, les vannes, les brides et les coudes sont à inspecter en priorité.
• Le diamètre, la température, l’humidité, l’espace disponible et les contraintes mécaniques doivent être relevés avant de choisir l’isolant.
• Le gain réel ne peut pas être chiffré sans connaître le réseau, ses températures, son temps de fonctionnement et l’état de l’isolation existante.
• La première action consiste à photographier, repérer et classer les défauts selon leur impact thermique et leur urgence de remise en état.

Quels tuyaux et points singuliers faut-il inspecter en priorité ?

Le calorifugeage des tuyaux doit être contrôlé en priorité sur les tronçons chauds laissés nus, dans les locaux non chauffés et autour des points singuliers. Vannes, brides, coudes et piquages créent facilement un pont thermique réseau lorsque l’isolant s’interrompt ou épouse mal leur géométrie.

Un relevé simple peut être organisé autour de quatre critères :

• la température apparente du réseau et les écarts entre deux zones comparables ;
• l’état de l’isolation tuyauterie, avec recherche des déchirures, ouvertures et traces d’humidité ;
• l’accessibilité, notamment au-dessus des équipements ou dans les gaines encombrées ;
• le temps de fonctionnement, afin de distinguer un réseau permanent d’un circuit utilisé ponctuellement.

Chaque défaut doit être localisé sur un plan ou une photographie. Cette méthode aide à identifier les zones prioritaires d’une tuyauterie de chauffage, sans annoncer d’économie avant un audit. Il faut également relever les secteurs nécessitant une protection mécanique tuyaux, en particulier dans les passages fréquentés.

Quels sont les 7 défauts qui réduisent l’efficacité du calorifuge ?

Les défauts d’une isolation tuyauterie ne produisent pas tous les mêmes conséquences. Certains augmentent directement les déperditions, tandis que d’autres réduisent la durée de vie du système ou compliquent la maintenance.

• Portions oubliées : quelques centimètres nus suffisent à créer une perte localisée, particulièrement près des raccords.

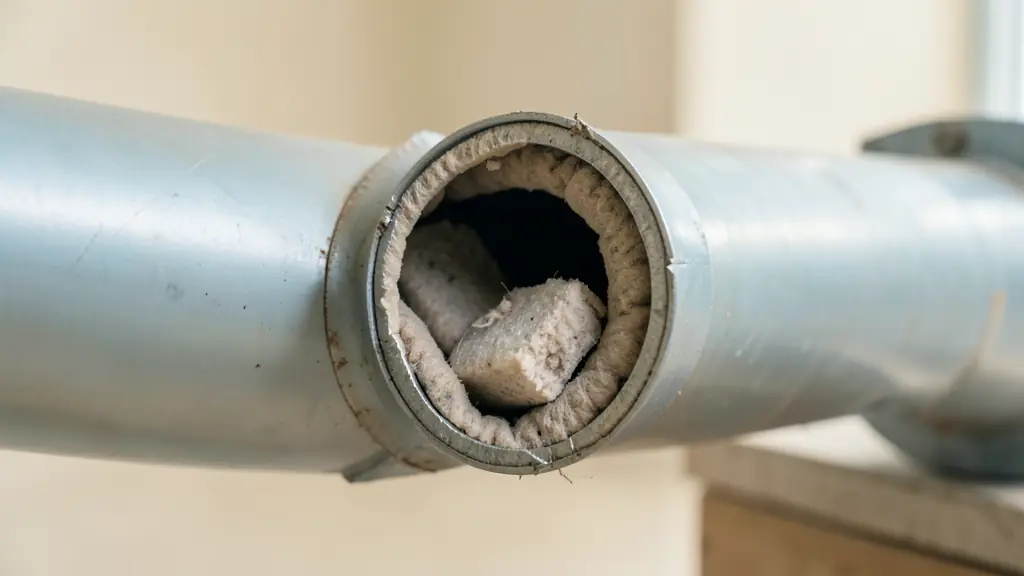

• Joints ouverts : l’air et l’humidité pénètrent entre le tuyau et l’isolant, ce qui rompt la continuité thermique.
• Isolant écrasé ou humide : un manchon isolant déformé ne conserve plus les performances attendues.
• Épaisseur irrégulière : les zones amincies deviennent des points faibles, même si l’ensemble paraît correctement couvert.
• Pare-vapeur discontinu : sur un réseau froid, cette rupture favorise la condensation et l’humidification de l’isolant.
• Finition dégradée : une enveloppe percée ou descellée expose le calorifuge aux chocs, aux infiltrations et au vieillissement.
• Organes inaccessibles : une isolation posée devant une commande, une vanne ou un raccord démontable gêne l’exploitation et risque d’être arrachée lors de la première intervention.

Une protection mécanique tuyaux devient nécessaire dans les passages soumis aux chocs, aux nettoyages répétés ou aux intempéries. Elle doit protéger sans masquer les défauts ni bloquer les accès techniques.

Comment choisir l’isolant, l’épaisseur et la finition adaptés au réseau ?

Le choix d’un manchon isolant dépend d’abord des conditions réelles : température de service, diamètre du tuyau, humidité, risque de condensation, exposition aux chocs et fréquence des opérations de maintenance. Un matériau adapté thermiquement peut devenir inefficace si sa finition laisse pénétrer l’eau ou si sa pose crée un pont thermique réseau.

L’épaisseur calorifuge doit être dimensionnée pour le réseau réel, et non choisie uniquement selon l’espace disponible. Pour approfondir ce point, il est utile de choisir un isolant durable pour un tuyau de chauffage en tenant compte de son environnement.

Repère de préparation, 9 octobre 2026 : l’épaisseur doit être définie à partir des caractéristiques du réseau, sans annoncer d’économie avant l’audit.

Les principes de mise en œuvre doivent être confrontés au NF DTU 45.2, à la documentation technique de l’ADEME et aux recommandations de prévention de l’INRS. L’édition applicable, les éventuels amendements et la date effective de consultation doivent être consignés dans le dossier du chantier. Ces informations n’étant pas fournies ici, elles doivent être vérifiées avant validation technique.

Quels contrôles réaliser avant de réceptionner le chantier ?

La réception doit porter sur les zones courantes comme sur les détails peu visibles. Un contrôle visuel, complété par des photographies, permet de demander les reprises avant la remise en service définitive.

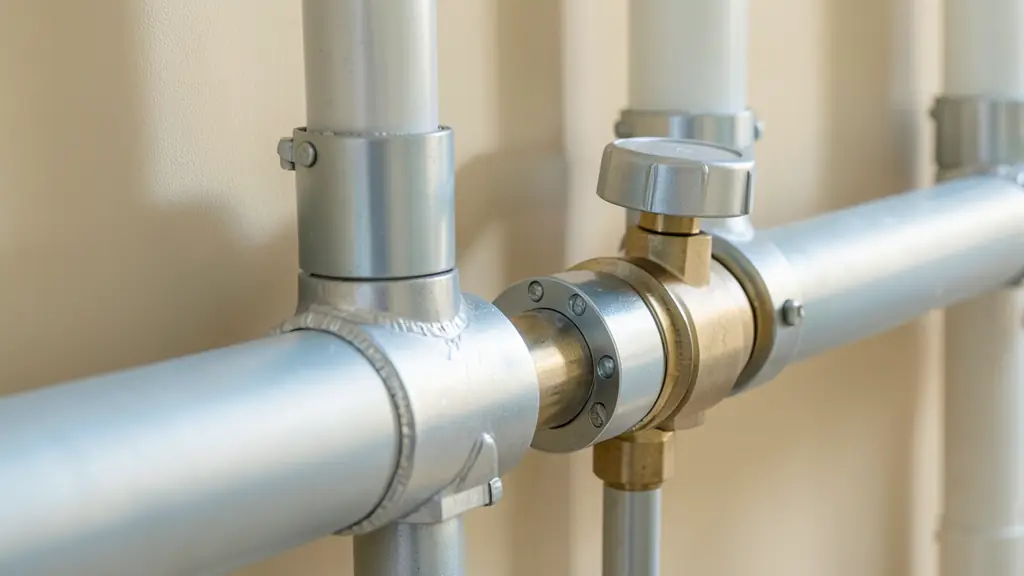

• vérifier la continuité de l’isolant sur les tronçons, coudes, piquages et raccordements ;
• contrôler la fermeture complète des joints ;
• examiner l’étanchéité du pare-vapeur lorsque le réseau est exposé à la condensation ;
• confirmer l’épaisseur calorifuge prévue, y compris dans les passages étroits ;
• tester la tenue des finitions et des protections mécaniques ;
• vérifier le traitement des supports, traversées et suspentes ;
• s’assurer que les vannes, brides et équipements restent démontables ;
• contrôler la propreté de la zone et l’absence de chutes ou de fixations saillantes.

Le dossier de réception doit conserver les photographies, le repérage des réseaux, les références des matériaux et les consignes de démontage. Pour mieux cadrer les contrôles et les travaux futurs, vous pouvez Découvrir nos conseils isolation.
