Plaques isolation thermique : 5 critères pour une sous-couche haute température fiable

Pas le temps de lire ?

• Une plaque isolante est un panneau rigide ou semi-rigide destiné à ralentir les transferts de chaleur entre une installation chaude et son environnement.
• Placée sous une couche réfractaire, elle réduit la chaleur transmise au support, mais ne remplace pas le matériau chargé de résister directement à la flamme, à l'abrasion ou aux chocs.
• Le choix dépend de la température de service, de la conductivité thermique, de l'épaisseur disponible, de la résistance mécanique et de l'exposition à l'humidité.
• L'épaisseur exacte reste inconnue sans données sur la température, la géométrie et les matériaux existants. Un calcul thermique doit précéder la commande et la pose.
• En Franche-Comté, les variations de température et les contraintes des sites industriels imposent aussi de contrôler les joints, les fixations et l'accessibilité pour la maintenance.

Plus d'explications sur Plaques réfractaires sous-couche

Une plaque isolante haute température sert de sous-couche entre une paroi chaude et sa finition ou sa protection mécanique. Elle doit limiter le transfert de chaleur tout en restant stable dans les conditions réelles de fonctionnement de l’équipement.

L’appellation « plaques isolation thermique » recouvre toutefois des produits aux comportements différents. Sur un réseau de vapeur, un four ou une gaine chaude, le choix dépend notamment de la température de service, de l’exposition à l’humidité, des contraintes mécaniques et de la forme du support. Une plaque performante sur une surface plane ne sera pas nécessairement adaptée à un coude, une bride ou une zone soumise aux vibrations.

La qualité de pose compte autant que celle du panneau. Les joints doivent être ajustés pour éviter les ponts thermiques, sans écraser le matériau ni laisser de vide contre la paroi. Dans une application d’isolation industrielle, il faut aussi prévoir une finition capable de protéger la sous-couche contre les chocs, les infiltrations et les interventions répétées de maintenance.

Avant de valider une solution, vérifiez la compatibilité entre la plaque, le support, les fixations et le parement extérieur. Les zones démontables doivent rester accessibles sans dégrader l’ensemble du calorifugeage. Pour mieux cadrer ces points, vous pouvez consulter nos conseils sur l’isolation technique et préparer un relevé précis des températures, accès et contraintes du réseau.

Pensez à votre première couche !

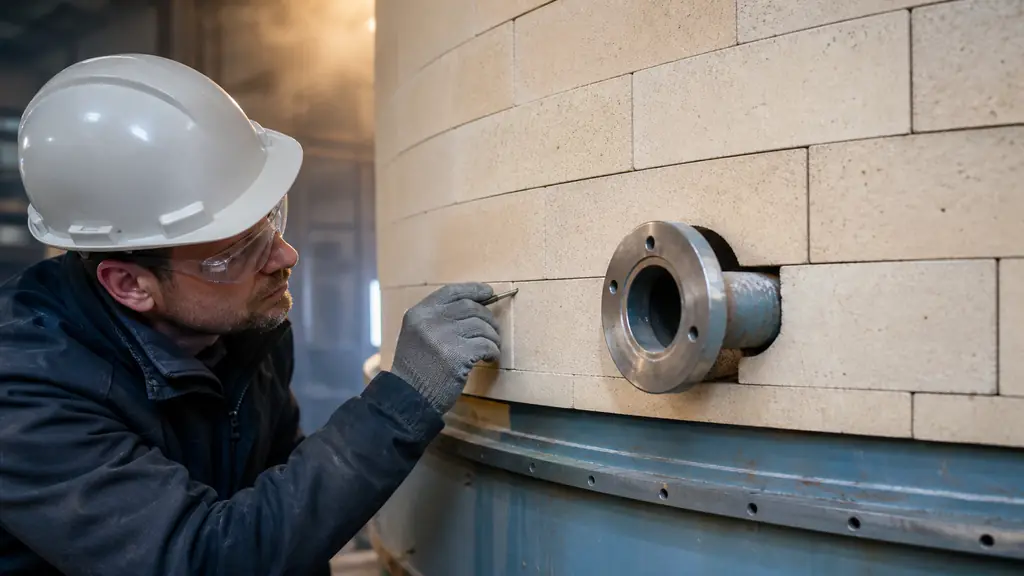

La première couche conditionne la fiabilité de toute l’isolation. Elle doit épouser le support, rester stable à la température de service et former une base continue avant la pose des panneaux isolants rigides ou du parement extérieur.

Sur le terrain, commencez par examiner la paroi nue. Des traces de corrosion, des dépôts, une fixation saillante ou une surface irrégulière peuvent empêcher le bon positionnement de la plaque réfractaire sous-couche. Ces défauts doivent être traités avant la pose, sans quoi les jours laissés entre le support et les plaques favoriseront des écarts de température et fragiliseront l’assemblage.

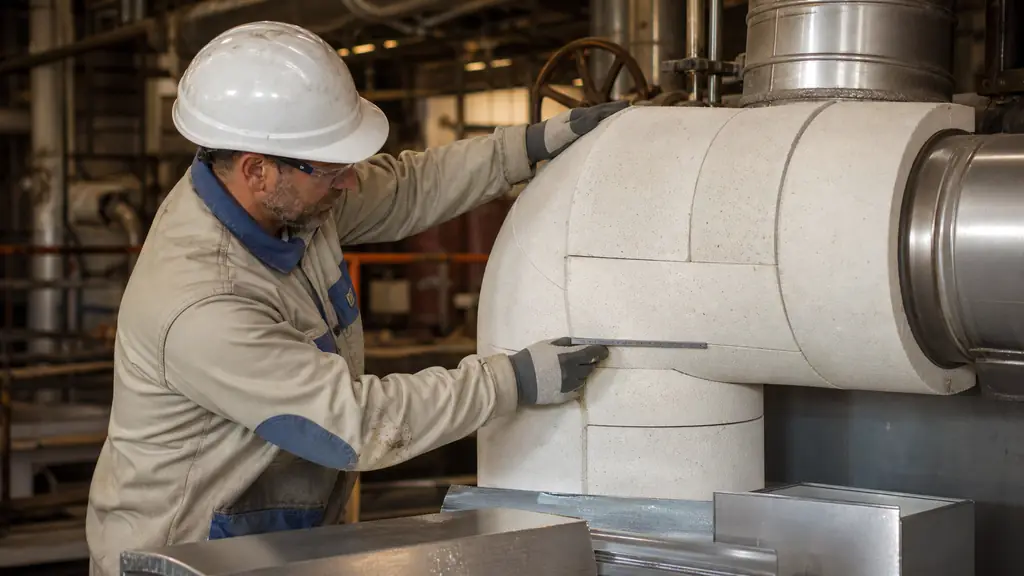

L’isolation par plaques demande aussi un calepinage précis, c’est-à-dire une organisation préalable de leur découpe et de leur disposition. Les formats doivent suivre la géométrie de l’équipement, avec des raccords décalés lorsque la configuration le permet. Autour d’un piquage, d’un renfort ou d’un passage de fixation, une découpe ajustée vaut mieux qu’un remplissage approximatif.

Enfin, contrôlez cette première couche avant de la recouvrir. Elle ne doit présenter ni plaque mobile, ni bord relevé, ni interruption visible. Cette vérification, simple tant que le support reste accessible, évite de devoir déposer ensuite la protection mécanique pour corriger un défaut caché.

LE « SERVICE EN PLUS » : NOUS EFFECTUONS VOS CALCULS THERMIQUES

Nous réalisons le dimensionnement thermique nécessaire pour choisir une sous-couche adaptée à votre installation. Ce calcul thermique isolation permet de relier les conditions réelles de service au matériau et à l’épaisseur à mettre en œuvre.

Le calcul prend notamment en compte la température de fonctionnement, la température recherchée en surface, l’environnement du réseau et les caractéristiques du support. Une canalisation de vapeur dans un local technique ne se traite pas comme une paroi chaude exposée aux passages, à l’humidité ou aux variations de régime. L’objectif est d’éviter aussi bien une protection insuffisante qu’un assemblage inutilement encombrant.

« Un dimensionnement fiable commence toujours par des données de terrain précises, pas par le choix arbitraire d’une épaisseur. »

Campbell Courcelle, 2026

Pour préparer l’étude, il faut relever les températures, les diamètres ou dimensions, les longueurs, la géométrie des équipements et les contraintes d’exploitation. Les vannes, brides, piquages et accès de maintenance doivent apparaître clairement. Ces informations permettent aussi de vérifier si les plaques conviennent partout ou si certaines singularités exigent une solution complémentaire.

Si vous souhaitez comprendre les méthodes disponibles avant de cadrer votre projet, consultez notre guide pour choisir un outil de calcul et dimensionner l’isolation thermique. Le résultat obtenu sert ensuite de base claire pour comparer les solutions, préparer les quantités et valider une mise en œuvre compatible avec l’exploitation du site.

Quelques indices pour choisir votre plaque isolante haute température

Choisissez la plaque selon sa température d’emploi réelle, sa conductivité thermique dans cette plage et sa résistance aux contraintes du site. Une référence adaptée conserve ses propriétés malgré les cycles de chauffe, les manipulations et l’environnement autour de l’équipement.

La fiche technique doit être comparée aux conditions observées, pas seulement à la température maximale annoncée. Vérifiez notamment si les données correspondent à un fonctionnement continu, à des pointes occasionnelles ou à des arrêts suivis de remises en chauffe.

Un panneau très performant sur le papier peut devenir inadapté s’il se découpe mal autour des obstacles ou se détériore lors des opérations courantes. Pour approfondir l’analyse, vous pouvez vérifier les critères d’une plaque résistante aux hautes températures.

Enfin, demandez des caractéristiques cohérentes entre elles. La performance thermique, la stabilité et la facilité de mise en œuvre doivent former un ensemble adapté au chantier, plutôt qu’une succession de qualités prises séparément.

FAQ

À quoi servent les plaques réfractaires sous-couche ?

Elles forment une barrière isolante derrière le revêtement exposé à la chaleur et limitent la température transmise à la paroi porteuse. Elles contribuent ainsi à réduire les pertes thermiques et à protéger les éléments situés derrière la couche réfractaire.

Qu'est-ce qu'une plaque isolante thermique ?

C'est un panneau dont la faible conductivité ralentit le passage de la chaleur. Selon sa composition, il peut être employé autour d'un équipement, derrière un revêtement réfractaire ou dans un assemblage d'isolation technique.

Une plaque isolante peut-elle être posée directement contre une source très chaude ?

Pas systématiquement, car chaque produit possède une température maximale d'emploi et des limites mécaniques précises. Une couche réfractaire ou une protection adaptée peut être nécessaire lorsque la plaque est exposée à une flamme, à des projections ou à des frottements.

Comment déterminer l'épaisseur d'une plaque isolante haute température ?

Il faut connaître la température chaude, la température extérieure recherchée, la conductivité du matériau, la géométrie et les autres couches de la paroi. Sans ces données, une épaisseur choisie par habitude peut être insuffisante ou inutilement encombrante.
